Metro số 7 Hà Nội đi ngầm hay đi trên cao? Đọc bề rộng hành lang từ ảnh vệ tinh

Câu trả lời thẳng thắn nhất cho câu hỏi này là: hồ sơ hướng tuyến metro số 7 Hà Nội không nói. Trên toàn bộ 48,2 km hành lang, dữ liệu gốc chỉ có duy nhất một vạch màu nâu đỏ đánh dấu tim tuyến, kèm tên tuyến, mã tuyến, hướng tuyến và chiều dài. Không có một trường thông tin nào phân định đoạn nào chui xuống lòng đất, đoạn nào leo lên cầu cạn.

Vậy nên bài viết này làm một việc khác. Thay vì đi tìm câu trả lời không tồn tại trong dữ liệu, người viết mở lần lượt các khung ảnh vệ tinh dọc hành lang, đo bằng mắt xem tim tuyến đang chạy trên cái gì: ruộng, đại lộ mới mở, mái nhà ống, hay dải giữa của một vành đai đã có đường trên cao. Từ đó đưa ra đánh giá riêng về khả năng làm cầu cạn hoặc buộc phải hạ ngầm ở từng đoạn. Mọi kết luận dưới đây thuộc về người viết, không phải quyết định thiết kế của bất kỳ cơ quan nào.

Cần nói trước một điểm nữa để bạn đọc khỏi mất công tìm: các nhãn có chữ “Ga” xuất hiện rải rác trên ảnh đều là nhà ga của những tuyến khác đang tồn tại, chứ không phải ga của tuyến số 7. Hồ sơ này không kèm danh sách ga.

Ba thứ người viết nhìn trên ảnh để đoán kết cấu

Không có mặt cắt thiết kế trong tay, thứ duy nhất một người đọc ảnh vệ tinh có thể dựa vào là hình thái đô thị. Ba dấu hiệu sau được dùng xuyên suốt bài:

• Bề rộng dải trống mà tim tuyến đang đi qua. Một tuyến đường sắt đô thị trên cao cần một dải mặt bằng liên tục đủ để đặt trụ, xà mũ và dầm, cộng khoảng lùi hai bên. Khi tim tuyến trùng với một đại lộ có dải phân cách rộng, hoặc chạy giữa ruộng, phương án cầu cạn gần như hiển nhiên rẻ hơn.
• Mật độ và loại hình công trình bám sát hành lang. Mái tôn nhà xưởng và ruộng rau là một chuyện. Những ô phố nhà ống bốn năm tầng dựng liền vai nhau, không chừa một khe nào, lại là chuyện hoàn toàn khác: mỗi mét hành lang đều phải mua bằng một căn nhà.
• Tim tuyến có bám trục đường hiện hữu hay cắt chéo qua ô phố. Đây là dấu hiệu mạnh nhất. Khi vạch màu chạy song song mép đường, người vẽ đang tận dụng hành lang giao thông sẵn có. Khi vạch màu cắt chéo qua các dãy mái nhà mà không theo con đường nào, khả năng cao đoạn đó được hình dung là nằm dưới lòng đất, vì trên mặt đất không có chỗ nào để đặt nó.

Ba dấu hiệu này không thay thế được khảo sát địa chất, mực nước ngầm hay bài toán tài chính. Chúng chỉ cho phép sắp xếp 48,2 km thành các nhóm có xác suất khác nhau, và đó là mục tiêu vừa đủ của một bài đọc ảnh.

Nhóm 1 – Hai mươi cây số đầu tiên gần như không có lý do để đào hầm

Từ đầu mút phía tây tại toạ độ 21,1211 N – 105,6973 E, hành lang mở ra giữa một vùng đồng bằng canh tác. Suốt gần hai mươi cây số đầu, người viết không tìm được một đoạn nào mà cầu cạn gặp trở ngại thực sự.

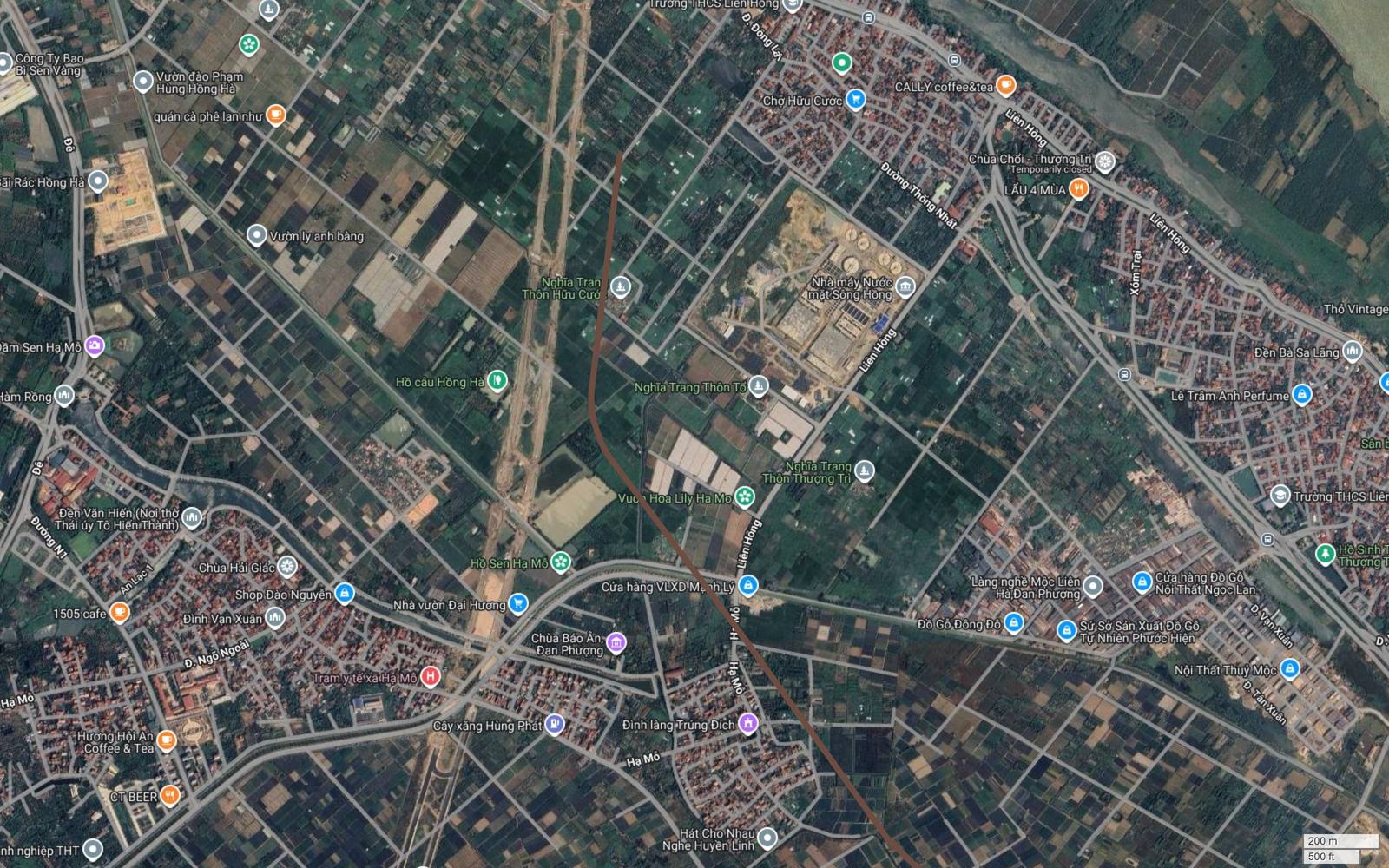

Ảnh 01 – Đồng Liên Hồng, Hữu Cước: hành lang rộng vô hạn

Khung ảnh đầu tiên cho thấy một điều kiện gần như lý tưởng cho kết cấu trên cao. Vạch nâu bắt đầu giữa các thửa ruộng thuộc Liên Hồng và Hữu Cước, cắt chéo qua vùng canh tác, đi cạnh khối bể lắng của Nhà máy Nước mặt Sông Hồng rồi men theo rìa đông của cụm dân cư Hạ Mỗ. Trong bán kính vài trăm mét quanh tim tuyến, thứ duy nhất nằm dưới hành lang là ruộng, vài nghĩa trang thôn và một số nhà xưởng thấp tầng. Nghĩa trang Thôn Hữu Cước, Nghĩa trang Thôn Tố và Nghĩa trang Thôn Thượng Trì nằm sát hai bên vạch tuyến, và đây là loại vướng mắc thuộc về thủ tục di dời chứ không phải kỹ thuật xây dựng. Với hiện trạng này, đào hầm sẽ là một quyết định khó biện minh về chi phí.

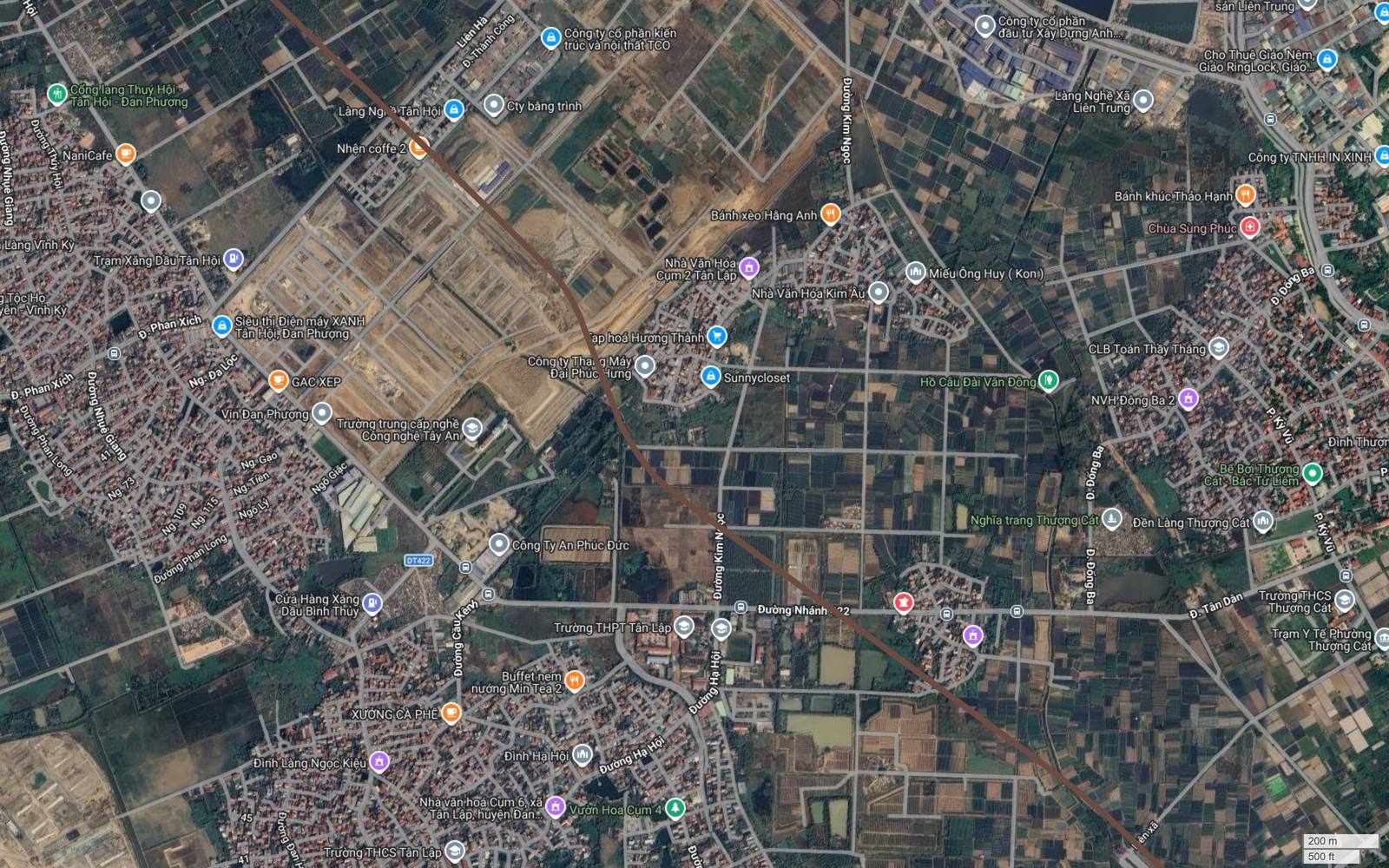

Ảnh 03 – Tân Lập, Đan Phượng: đất đã san nền chờ sẵn

Khung này đáng chú ý vì lý do ngược đời: cái làm cho đoạn tuyến dễ thi công lại là một đại công trường. Mảng đất màu vàng nhạt trải dài hàng trăm mét ở giữa ảnh là khu vực đã bóc lớp mặt, chia lô và mở đường nội bộ, nằm ngay bên trái vạch tuyến, kề với các nhãn Trường trung cấp nghề Công nghệ Tây An và Công Ty An Phúc Đức. Bên phải, tuyến men qua rìa các cụm dân cư Tân Lập, Kim Âu và Đồng Ba, nơi mật độ nhà vẫn thấp và vườn còn nhiều. Đường tỉnh ĐT422 với nhãn xanh nằm phía dưới khung. Trên nền hiện trạng này, một tuyến cầu cạn có thể luồn qua mà chỉ chạm vào rìa các thửa đất, gần như không phải phá dỡ nhà ở.

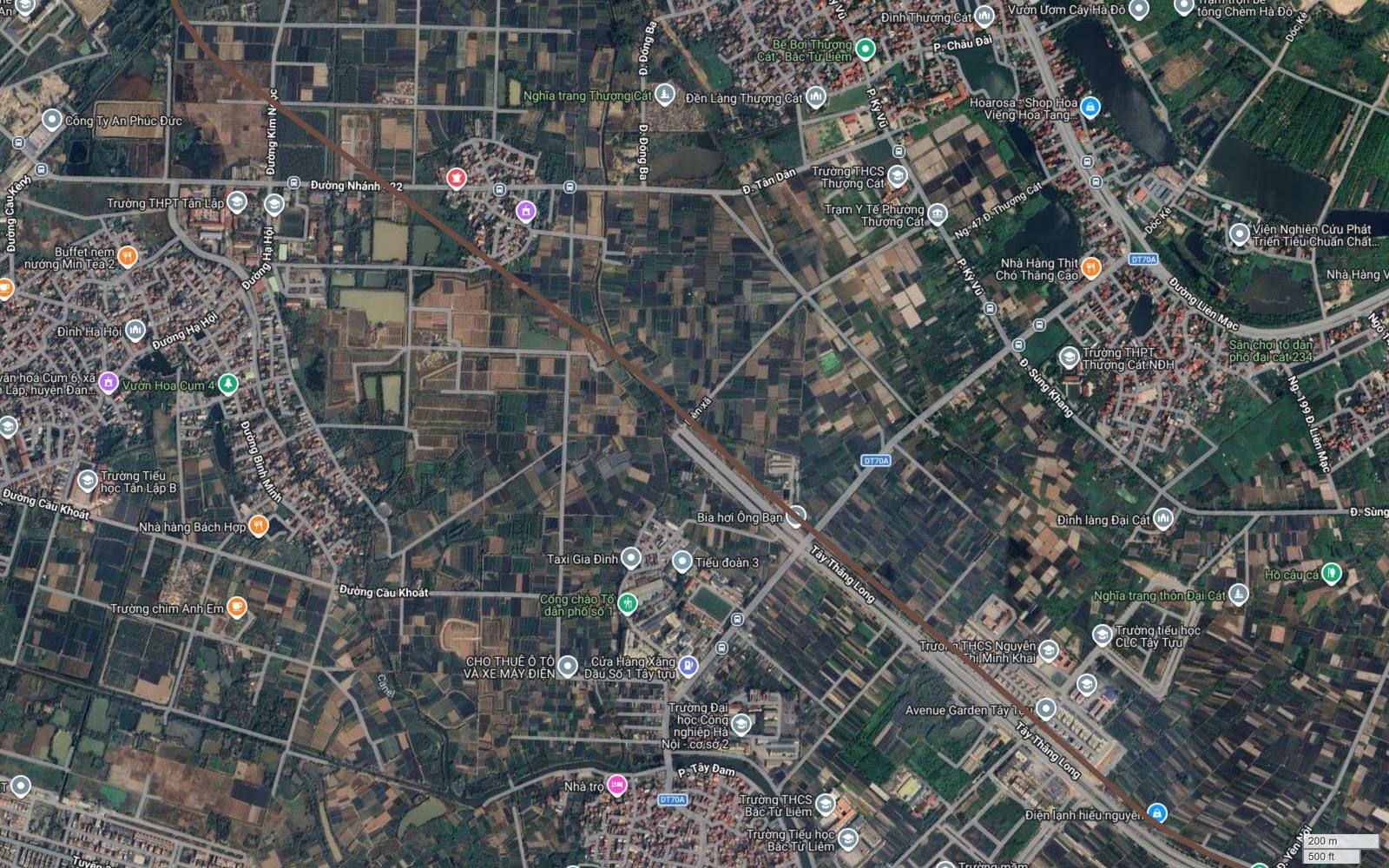

Ảnh 04 – Nơi tuyến nhập vào đại lộ Tây Thăng Long

Đây là một trong những khung ảnh có giá trị nhất cho câu hỏi ngầm hay nổi. Ở nửa dưới bên phải, đại lộ Tây Thăng Long hiện ra với mặt cắt rộng rõ rệt, nhiều làn xe và dải phân cách giữa còn thoáng. Vạch nâu tiếp cận rồi bám theo trục này. Xét thuần tuý về mặt bằng, một đại lộ mới mở với dải giữa còn trống là điều kiện thuận lợi nhất mà một tuyến đường sắt đô thị có thể mong đợi: trụ cầu cạn đặt vào dải giữa, phần đường xe chạy hai bên gần như giữ nguyên, chi phí thu hồi đất tiệm cận số không. Khung ảnh cũng ghi nhận các nhãn Trường THPT Thượng Cát, Trường THCS Nguyễn Thị Minh Khai, Đình làng Đại Cát và Đại học Công nghiệp Hà Nội cơ sở 2 – nguồn hành khách sẵn có cho một ga tiềm năng, dù xin nhắc lại rằng hồ sơ không hề có ga.

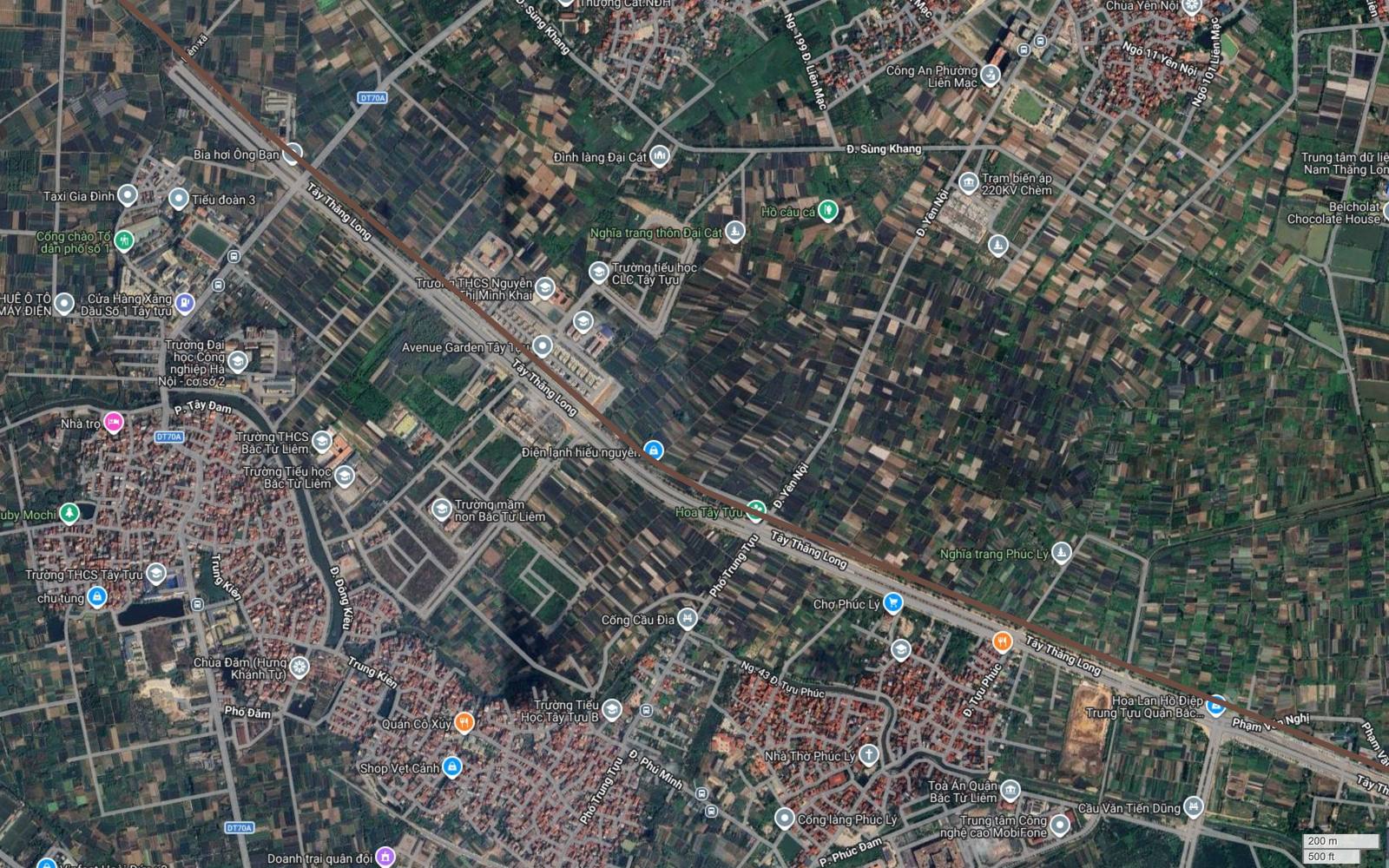

Ảnh 05 – Tây Tựu: vựa hoa và một đại lộ chưa kín hai bên

Điều kiện thuận lợi tiếp tục kéo dài. Vạch nâu chạy sát mép đại lộ Tây Thăng Long, hai bên là những dải luống hoa xếp song song đặc trưng của vùng Tây Tựu, xen kẽ vài cụm dân cư như Phúc Lý, Trung Tựu, Trung Kiên. Nhãn Chợ Phúc Lý, Nhà Thờ Phúc Lý, Nghĩa trang Phúc Lý và Toà Án Quận Bắc Từ Liêm nằm rải hai bên. Đáng chú ý là mặt phố dọc đại lộ ở đây chưa hình thành liên tục: nhiều đoạn còn ruộng chạm thẳng ra lề đường. Trạm biến áp 220KV Chèm ở góc trên bên phải là chi tiết đáng lưu tâm về hạ tầng kỹ thuật ngầm và trên không, nhưng nó nằm cách hành lang một khoảng an toàn.

Nhóm 2 – Dải chuyển tiếp Phú Diễn, Cổ Nhuế: hành lang bắt đầu bị bóp lại

Từ khoảng km 15 trở đi, hình thái đô thị đổi hẳn. Ruộng lùi dần, nhà ống lấp đầy, và tim tuyến bắt đầu phải len giữa các thứ đã dựng sẵn. Đây là dải mà theo đánh giá của người viết, kịch bản cầu cạn còn khả thi nhưng đã phải trả giá.

Ảnh 07 – Phạm Văn Nghị và cú vượt sông Nhuệ

Khung này cho thấy tuyến vẫn còn bám được một trục đường: vạch nâu chạy gần như trùng đường Phạm Văn Nghị, đi qua trước Học viện Cảnh sát nhân dân và khu ký túc xá Đại học Mỏ – Địa chất. Nhưng đến giữa ảnh, mặt cắt hẹp lại rõ rệt khi tuyến vượt dải nước sông Nhuệ và chạm vào mép cụm dân cư Cổ Nhuế 2. Hai bên vạch tuyến từ đây là những ô phố nhà ống dày, xen nhà xưởng như Nhà máy Goldsun Hà Nội. Cầu cạn vẫn khả thi nếu bám đúng tim đường hiện hữu, nhưng khoảng lùi cho trụ và tường chắn sẽ phải cắt vào mặt tiền một loạt hộ dân.

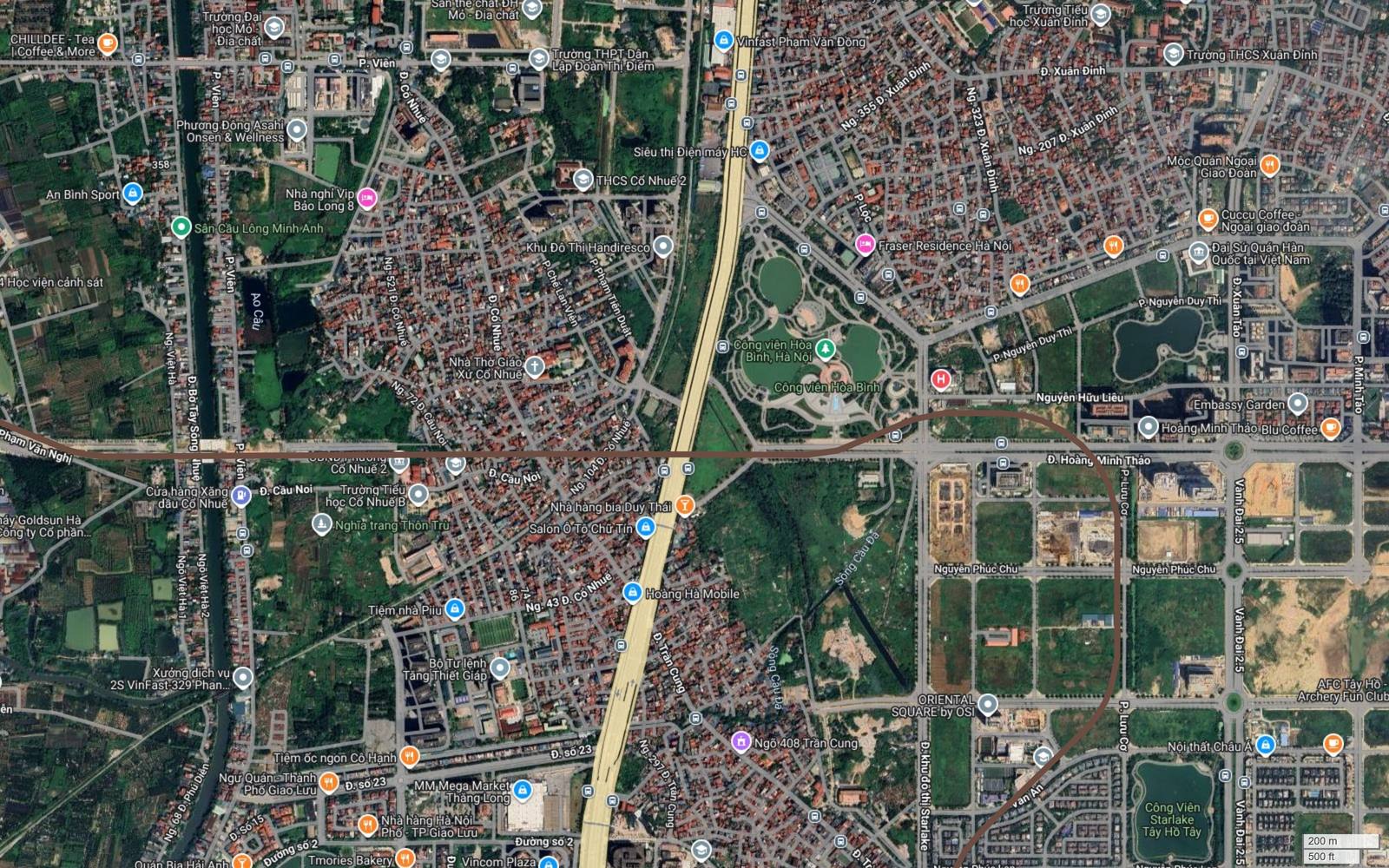

Ảnh 08 – Vượt Phạm Văn Đồng và cú bẻ vuông góc vào Starlake

Đây là điểm chuyển pha quan trọng nhất của cả tuyến về mặt kết cấu. Vạch nâu cắt ngang qua đường Phạm Văn Đồng, nơi Vành đai 3 đã có một tuyến đường trên cao chạy giữa. Giao cắt với một công trình cao độ lớn đang khai thác buộc tuyến metro phải chọn một trong hai: chui xuống dưới, hoặc leo lên trên với cao độ rất lớn. Ngay sau đó, tim tuyến bẻ gần như vuông góc để đi xuống nam, xuyên qua ô bàn cờ của khu đô thị Starlake Tây Hồ Tây với các trục Nguyễn Phúc Chu, Lưu Cơ, Hoàng Minh Thảo. Khu này còn nhiều lô đất trống màu nâu đỏ chưa xây, cạnh Công viên Hòa Bình, Fraser Residence Hà Nội, Embassy Garden và Đại Sứ Quán Hàn Quốc tại Việt Nam. Người viết đánh giá đây là chỗ mà chủ đầu tư hạ tầng đô thị mới nhiều khả năng đòi hỏi phương án ngầm, đơn giản vì một dầm cầu cạn cắt chéo qua trục cảnh quan của một khu đô thị cao cấp là thứ khó được chấp nhận.

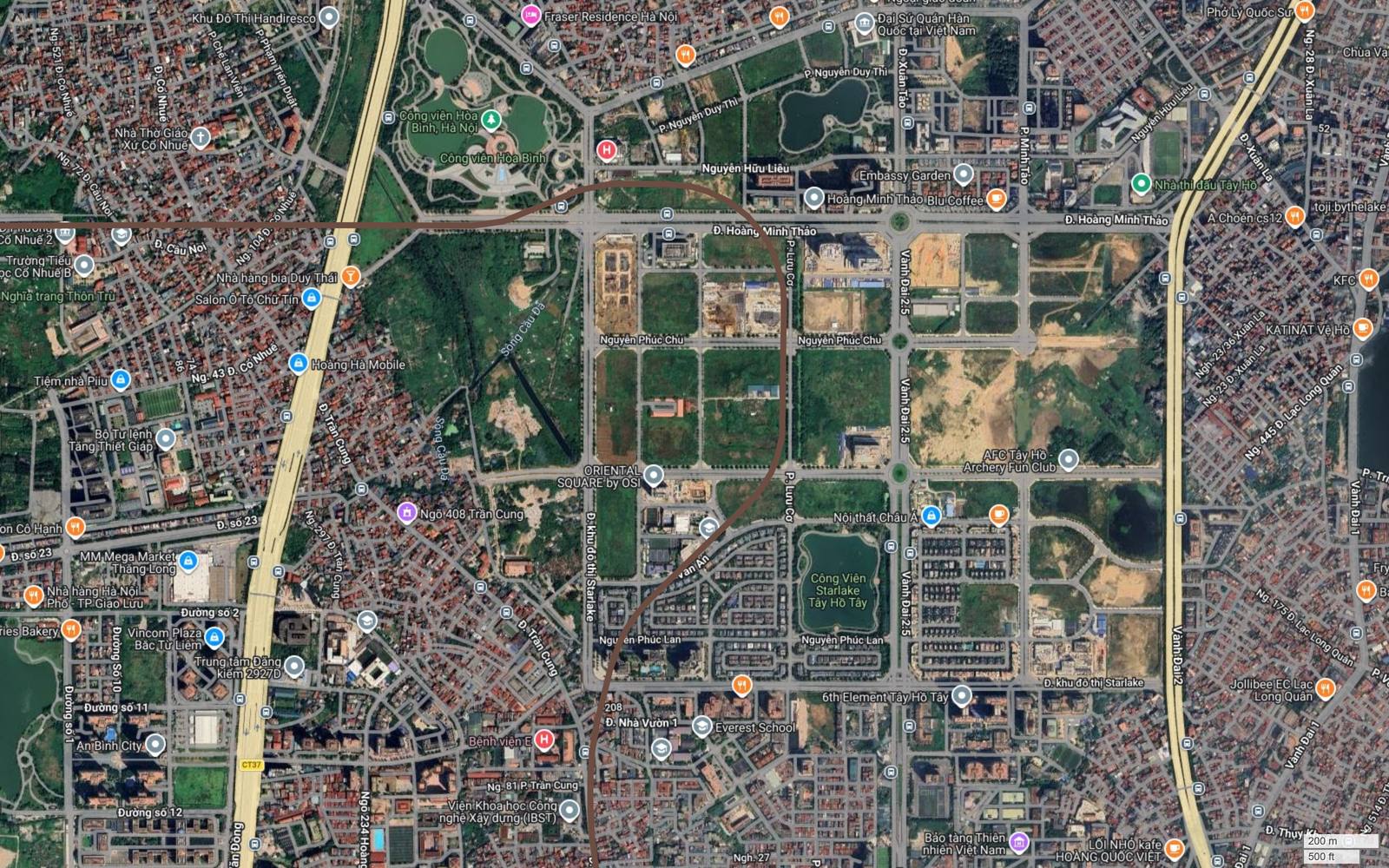

Ảnh 09 – Xuyên lõi Starlake, không bám trục đường nào

Khung ảnh này củng cố nhận định trên. Vạch nâu đi xuống nam theo một đường cong mềm, cắt chéo qua các lô đất giữa Nguyễn Phúc Chu và Nguyễn Phúc Lan, lướt qua rìa Công Viên Starlake Tây Hồ Tây, ORIENTAL SQUARE by OSI và cụm 6th Element Tây Hồ Tây, rồi tiếp cận khu vực Bệnh viện E và Everest School. Điểm mấu chốt: tim tuyến ở đây không trùng với bất kỳ con đường nào trong khu. Nó cắt qua các ô đất theo một quỹ đạo riêng. Khi người vẽ hướng tuyến chọn cách đó ở một khu vực đã có quy hoạch đường sá rõ ràng, cách hiểu hợp lý nhất là đoạn ấy được hình dung nằm dưới mặt đất. Xin nhắc lại đây là suy luận, hồ sơ không xác nhận điều gì.

Nhóm 3 – Dải Cầu Giấy: nơi phương án trên cao gần như bất khả thi

Nếu phải chỉ ra một đoạn duy nhất trên toàn tuyến mà người viết tin chắc là phải ngầm, đó là dải chừng năm cây số từ Nghĩa Tân xuống Trung Kính. Đây cũng là đoạn có mật độ dân cư và mật độ tiện ích cao nhất mà tuyến đi qua.

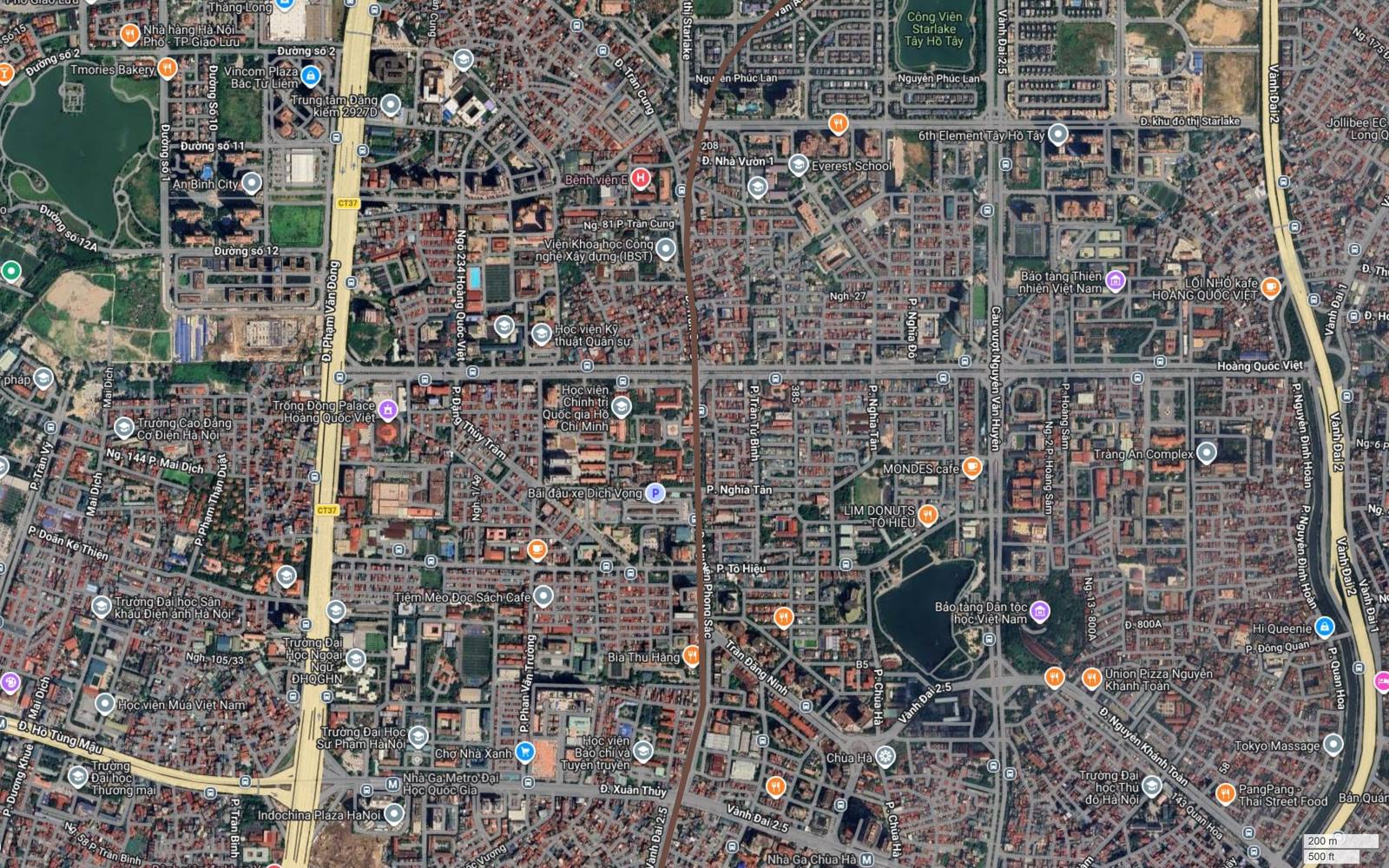

Ảnh 10 – Nghĩa Tân, Tô Hiệu: mái nhà san sát tới tận tim tuyến

Khung ảnh này gần như không còn một mảng xanh nào ngoài hồ nhỏ cạnh Bảo tàng Dân tộc học Việt Nam. Vạch nâu đi thẳng từ bắc xuống nam, cắt qua các ô phố Nghĩa Tân, Tô Hiệu, Trần Đăng Ninh, rồi qua trục Xuân Thủy. Nhà ống dựng liền khối, khoảng cách giữa hai dãy nhà đối diện nhiều chỗ chỉ đủ cho một ngõ xe máy. Trên ảnh cũng thấy hai nhãn Nhà Ga Metro Đại Học Quốc Gia và Nhà Ga Chùa Hà – cả hai đều là ga của tuyến số 3 Nhổn – ga Hà Nội đang khai thác đoạn trên cao, không phải ga của tuyến số 7. Dựng cầu cạn ở đây đồng nghĩa với việc phá dỡ một dải nhà liên tục dài mấy cây số qua khu vực có giá đất thuộc nhóm cao nhất thành phố. Bài toán chi phí gần như tự nó loại bỏ phương án trên cao.

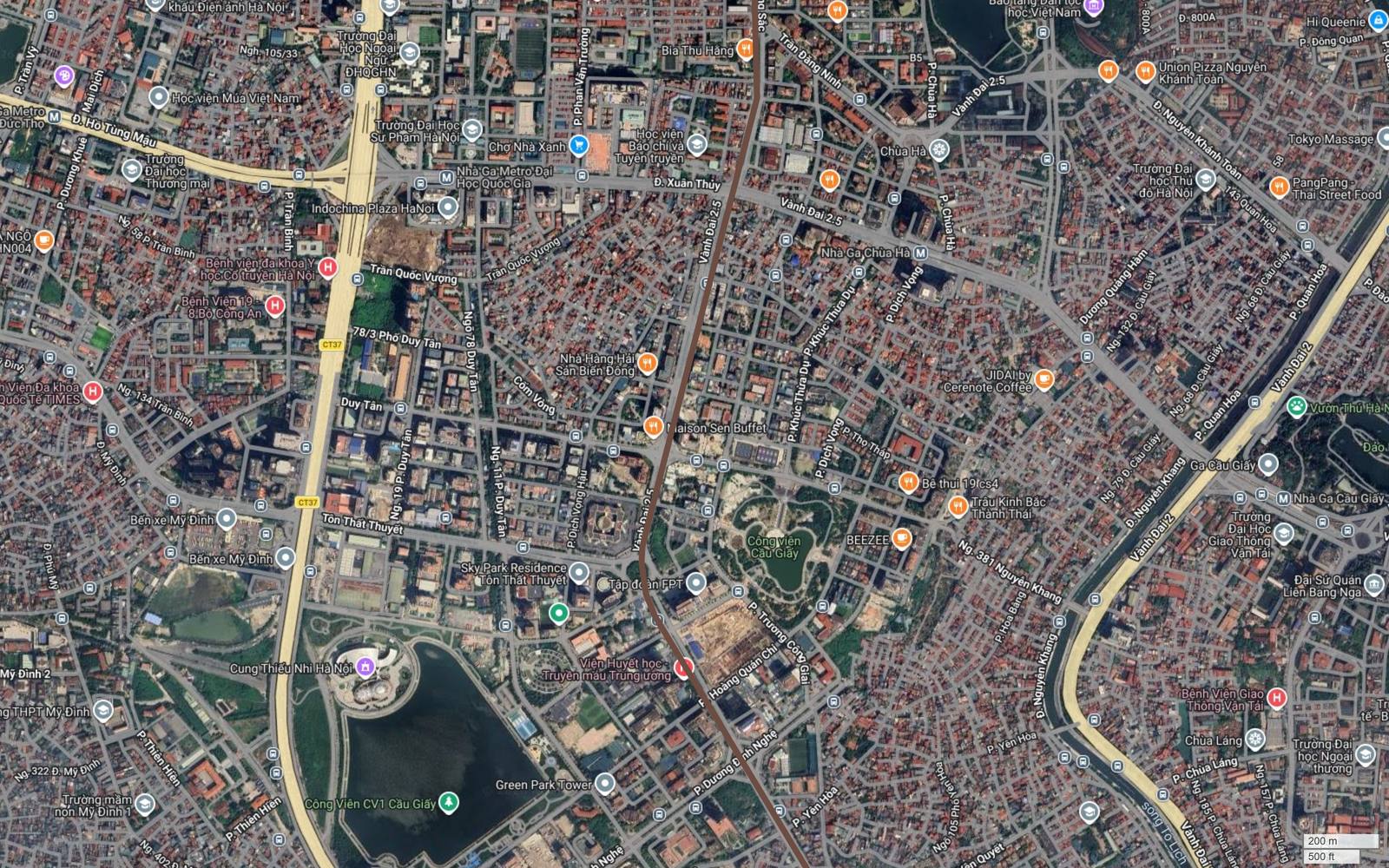

Ảnh 11 – Dịch Vọng, Cầu Giấy: chồng lấn ba lớp hạ tầng

Vạch nâu tiếp tục xuống nam qua Dịch Vọng, đi cạnh Công viên Cầu Giấy và tổ hợp Tập đoàn FPT, chạm khu vực Viện Huyết học – Truyền máu Trung ương. Bên phải khung là trục Cầu Giấy với nhãn Ga Cầu Giấy và Nhà Ga Cầu Giấy, đều thuộc tuyến số 3 Nhổn – ga Hà Nội. Bên trái là Phạm Văn Đồng và cụm Indochina Plaza HaNoi, Bến xe Mỹ Đình. Trong một khu vực đã có metro trên cao chạy dọc Xuân Thủy – Cầu Giấy, một trục đường vành đai và mật độ công trình cao tầng như vậy, không gian trên mặt đất gần như đã được sử dụng hết. Người viết cho rằng đây là chỗ mà lựa chọn ngầm mang tính bắt buộc hơn là tuỳ chọn.

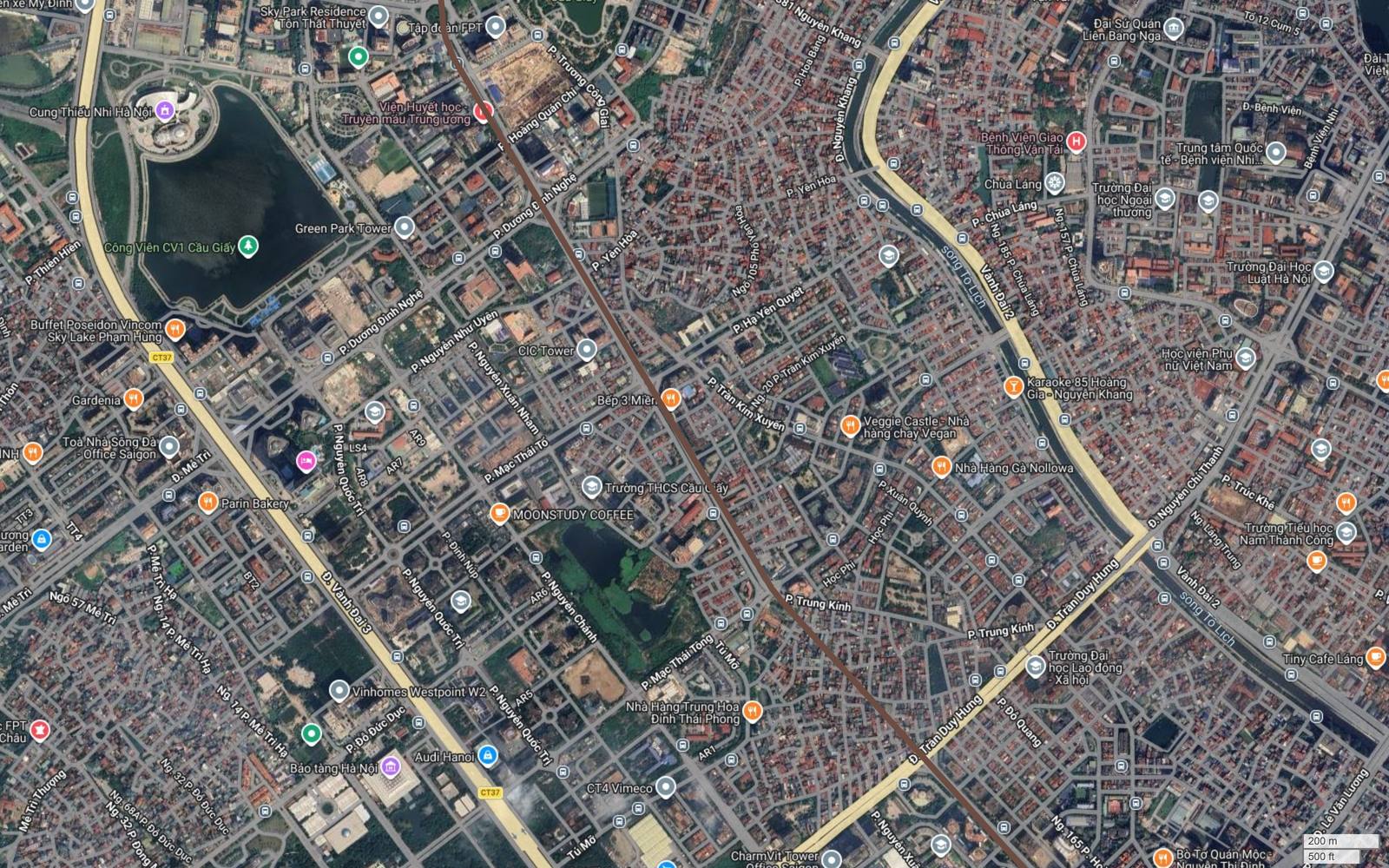

Ảnh 12 – Yên Hòa, Trung Kính: cắt chéo ô phố lần nữa

Khung này lặp lại đúng hình thái của hai khung trước. Vạch nâu đi chéo qua các ô phố Yên Hòa, Trần Kim Xuyên, Trung Kính, lướt sát Trường THCS Cầu Giấy và Đại học Lao động Xã hội, không bám mép con đường nào. Bên phải là sông Tô Lịch và Vành đai 2, bên trái là Vành đai 3 với cụm Vinhomes Westpoint, Bảo tàng Hà Nội. Điểm đáng nói với người quan tâm bất động sản: nếu đoạn này thực sự đi ngầm, các ngõ nhỏ Trung Kính và Yên Hòa vốn đang chịu giá thấp hơn mặt phố sẽ được hưởng khả năng tiếp cận mà không phải chịu bóng đổ của kết cấu cầu cạn. Đó là kịch bản có lợi nhất cho nhà trong ngõ ở khu vực này, và cũng là kịch bản chưa ai xác nhận.

Nhóm 4 – Từ Trần Duy Hưng tới Yên Sở: quay lại vùng có hành lang sẵn

Ngay sau khi thoát khỏi lõi Cầu Giấy, hình thái tuyến đổi lần nữa. Từ Trung Hòa trở đi, vạch nâu tìm được một thứ quý giá: dải hành lang của Vành đai 3, một trục đã có đường trên cao và đã được giải phóng mặt bằng cho công trình cao độ lớn.

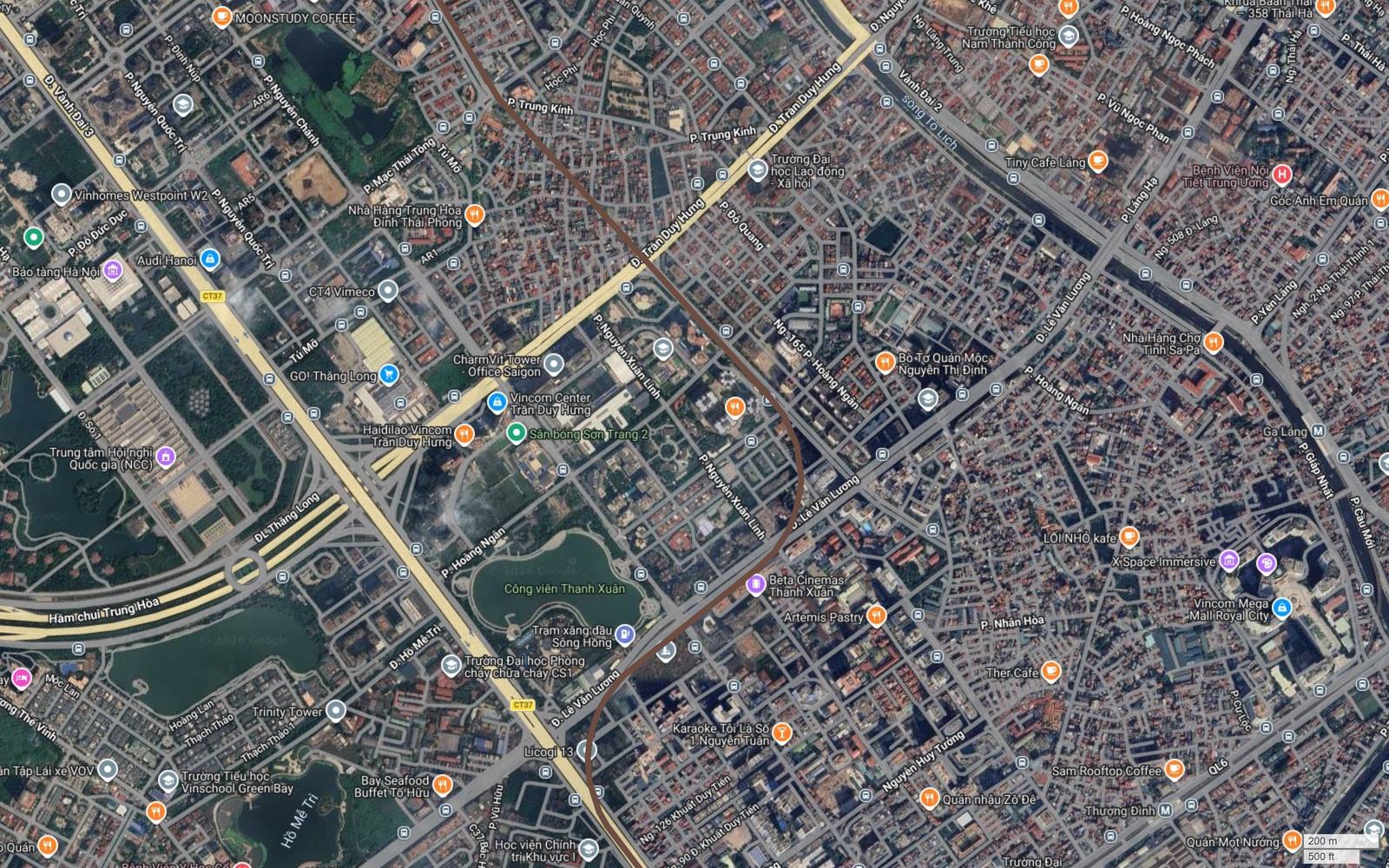

Ảnh 13 – Trung Hòa: bẻ cong để đón Vành đai 3

Khung ảnh cho thấy vạch nâu vẽ một cung mềm xuống phía nam, đi qua khu vực Vincom Center Trần Duy Hưng, CharmVit Tower, rìa Công viên Thanh Xuân, cắt trục Lê Văn Lương rồi tiến về Khuất Duy Tiến. Phía trên bên trái là nút Trung Hòa với hầm chui và Đại lộ Thăng Long. Ở đoạn chuyển tiếp này, tuyến chạy men theo rìa các ô phố thay vì xuyên qua giữa, mật độ hai bên đã giảm so với Cầu Giấy và bắt đầu xuất hiện các mảng cây, hồ, cùng dải mặt bằng của Vành đai 3. Người viết coi đây là điểm mà xác suất trở lại kết cấu trên cao bắt đầu tăng.

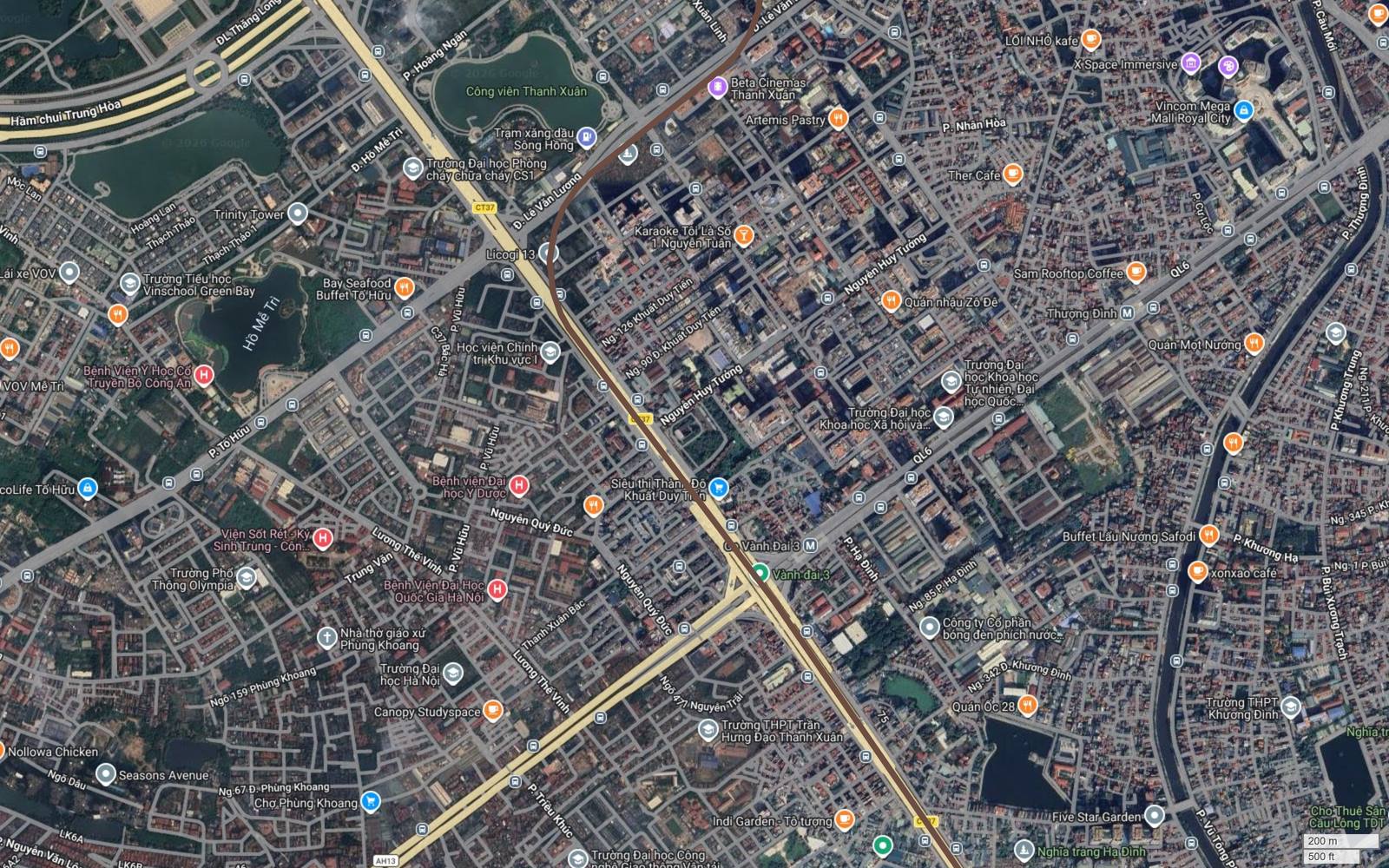

Ảnh 14 – Khuất Duy Tiến: nhập hẳn vào dải vành đai

Đây là khung ảnh minh hoạ rõ nhất cho lập luận “hành lang có sẵn”. Vạch nâu chạy song song và sát dải Khuất Duy Tiến, phần thuộc Vành đai 3, nơi bản thân đường bộ đã có kết cấu trên cao. Nhãn Ga Vành Đai 3 và Ga Thượng Đình trên ảnh là hai nhà ga của tuyến 2A Cát Linh – Hà Đông đang vận hành dọc trục Nguyễn Trãi, không thuộc tuyến số 7. Hai bên hành lang là các trường đại học lớn: Đại học Khoa học Tự nhiên, Đại học Khoa học Xã hội và Nhân văn, Đại học Hà Nội, Học viện Chính trị Khu vực I, Bệnh viện Đại học Y Dược. Trong bối cảnh này, việc bố trí thêm một tuyến đường sắt đô thị trên cao trong phạm vi hành lang vành đai là bài toán về tổ chức không gian và kết cấu, không còn là bài toán mua nhà dân.

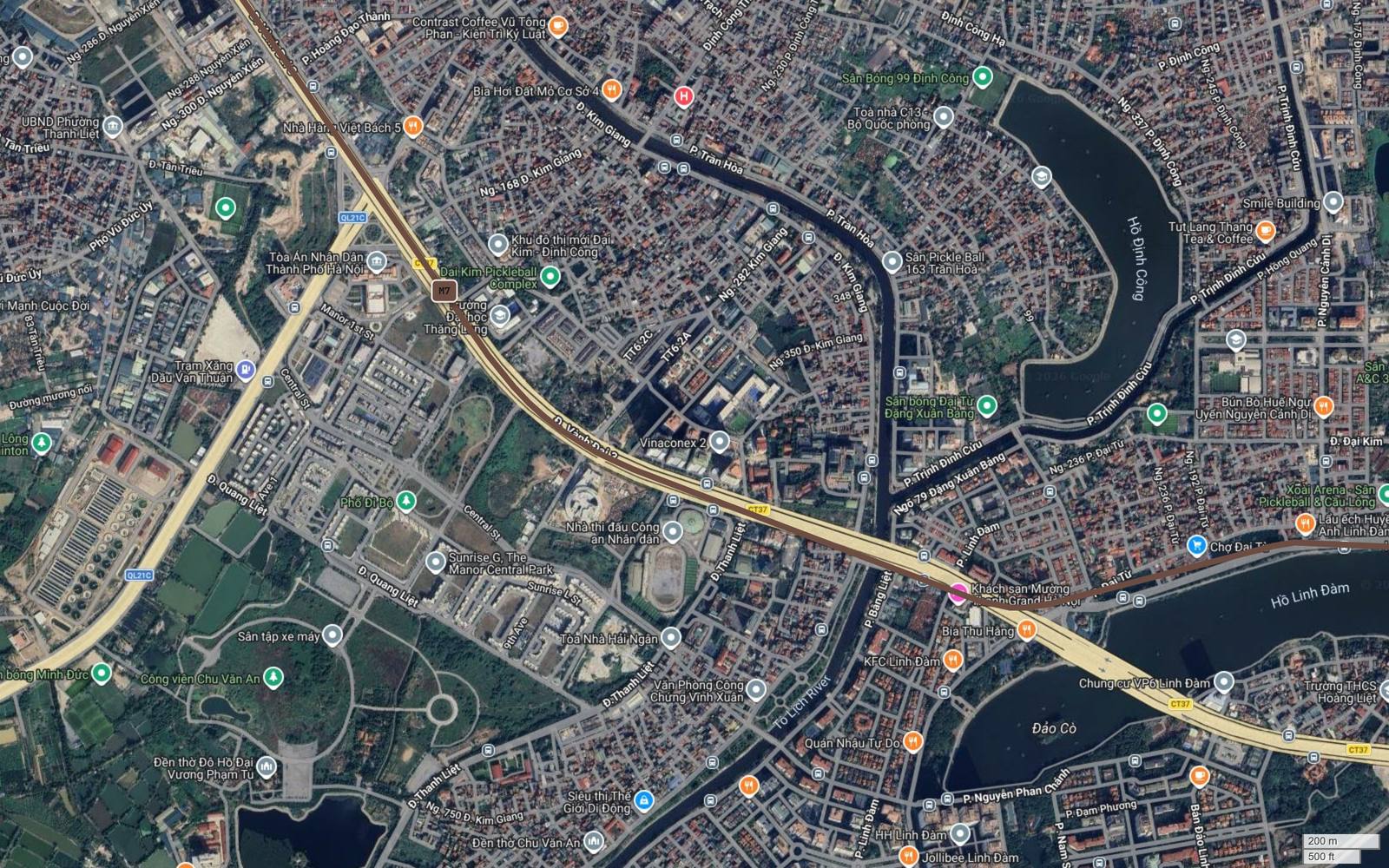

Ảnh 16 – Đại Kim, Định Công: rìa đô thị mới, nhiều chỗ thoáng

Vạch nâu tiếp tục bám dải Vành đai 3, đi qua Khu đô thị mới Đại Kim – Định Công, cụm Vinaconex 2, Trường Đại học Thăng Long, sau đó tiến về hồ Linh Đàm. Bên phải khung là hồ Định Công với đường bờ uốn cong, bên trái là The Manor Central Park và Công viên Chu Văn An với những mảng xanh lớn. Điểm cần lưu ý: ở nửa dưới khung, tuyến men theo mép hồ Linh Đàm, đi cạnh Khách sạn Mường Thanh Grand Hà Nội và cụm chung cư VP6, HH Linh Đàm. Kết cấu trên cao tại đây tương đối thuận về mặt bằng, nhưng lại phát sinh vấn đề khác: cảnh quan mặt nước và tầm nhìn của một trong những khu chung cư đông dân nhất Hà Nội.

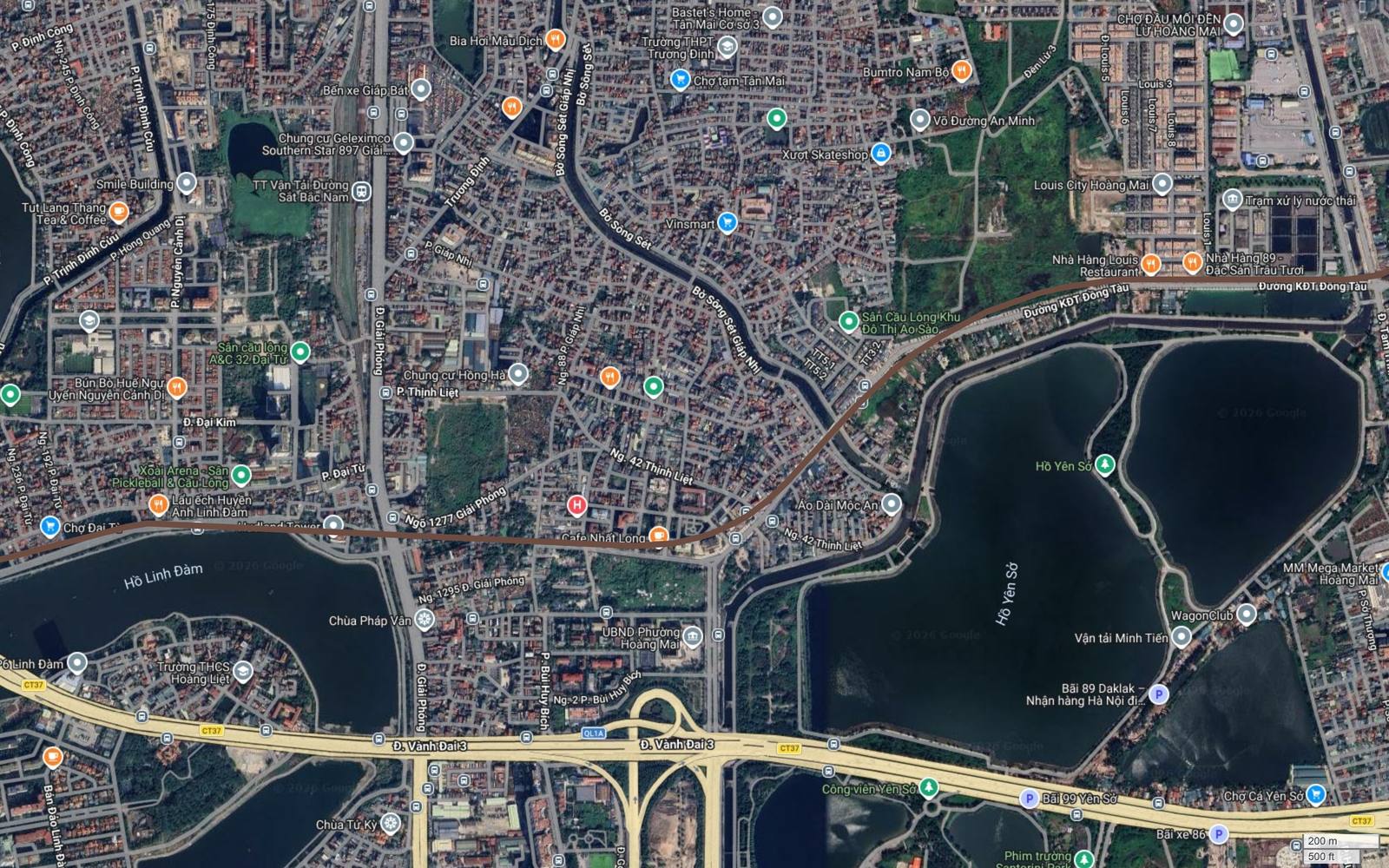

Ảnh 18 – Yên Sở, Đồng Tàu: dải trống hiếm hoi trong lòng Hoàng Mai

Khung này cho thấy tuyến men theo tuyến đường KĐT Đồng Tàu ở rìa bắc hồ Yên Sở. Đây là một trong số ít vị trí trong nội đô mà hành lang có một bên hoàn toàn trống, vì bên đó là mặt nước và công viên. Bên còn lại là cụm Louis City Hoàng Mai, Chợ đầu mối đền Lừ, Trạm xử lý nước thải, Khu Công Nghiệp Vĩnh Hoàng. Về kết cấu, đây là loại địa hình thuận cho cầu cạn: trụ đặt trên dải bờ, nhịp vượt qua các nhánh nước. Về nền móng thì ngược lại, đất ven hồ và vùng trũng Yên Sở nhiều khả năng đòi hỏi xử lý nền sâu, một chi phí không nhìn thấy trên ảnh vệ tinh.

Nhóm 5 – Bốn cây số nằm ngoài mọi phán đoán

Có một đoạn trên tuyến mà người viết từ chối đưa ra bất kỳ đánh giá ngầm hay nổi nào, và lý do nằm ngay trong cách hồ sơ được vẽ.

Trên toàn tuyến, mật độ điểm toạ độ trung bình là khoảng 110 m một điểm. Riêng đoạn vượt sông Hồng, hồ sơ vẽ một dây cung thẳng dài khoảng 4,5 km không có một điểm toạ độ trung gian nào. Nói cách khác, người lập bản đồ nối hai bờ bằng một đường thẳng và dừng ở đó. Đây là dấu hiệu rất rõ rằng công trình vượt sông chưa được xác định chi tiết ở thời điểm lập hồ sơ. Nó cũng là 4,4 km duy nhất trên tuyến mà không thể đặt ga. Và đương nhiên, một đoạn chưa được xác định chi tiết thì không thể đọc ra là hầm dìm, hầm khoan hay cầu.

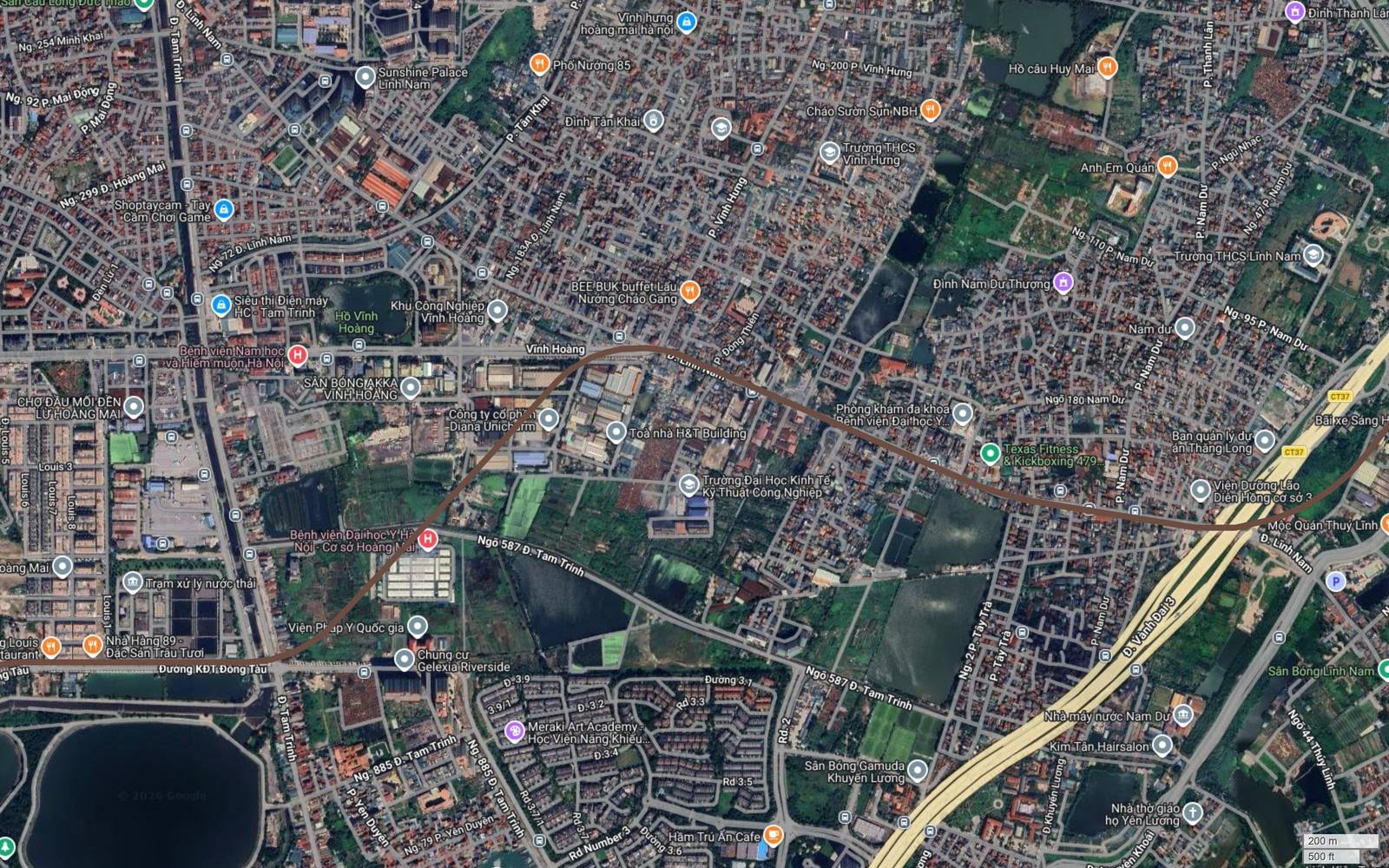

Ảnh 20 – Bờ hữu: Thúy Lĩnh, Lĩnh Nam trước khi ra bãi

Trước khi ra tới mép nước, tuyến còn phải đi qua một dải dân cư khá dày ở Lĩnh Nam và Nam Dư, cạnh Trường Đại học Kinh Tế Kỹ Thuật Công Nghiệp, Toà nhà H&T Building và các cụm nhà ở dọc Tam Trinh. Ở nửa phải khung, vạch nâu tiếp cận và bám sát dải Vành đai 3, đoạn dẫn lên cầu Thanh Trì, đi qua khu vực Nhà máy nước Nam Dư. Đây là dải chuyển tiếp có hình thái lai: một bên còn ao hồ và ruộng, một bên đã là phố. Người viết nghiêng về khả năng đoạn này đi trên cao để nối vào cao độ của công trình vượt sông, nhưng nhấn mạnh rằng đó chỉ là suy đoán về mặt hình học. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

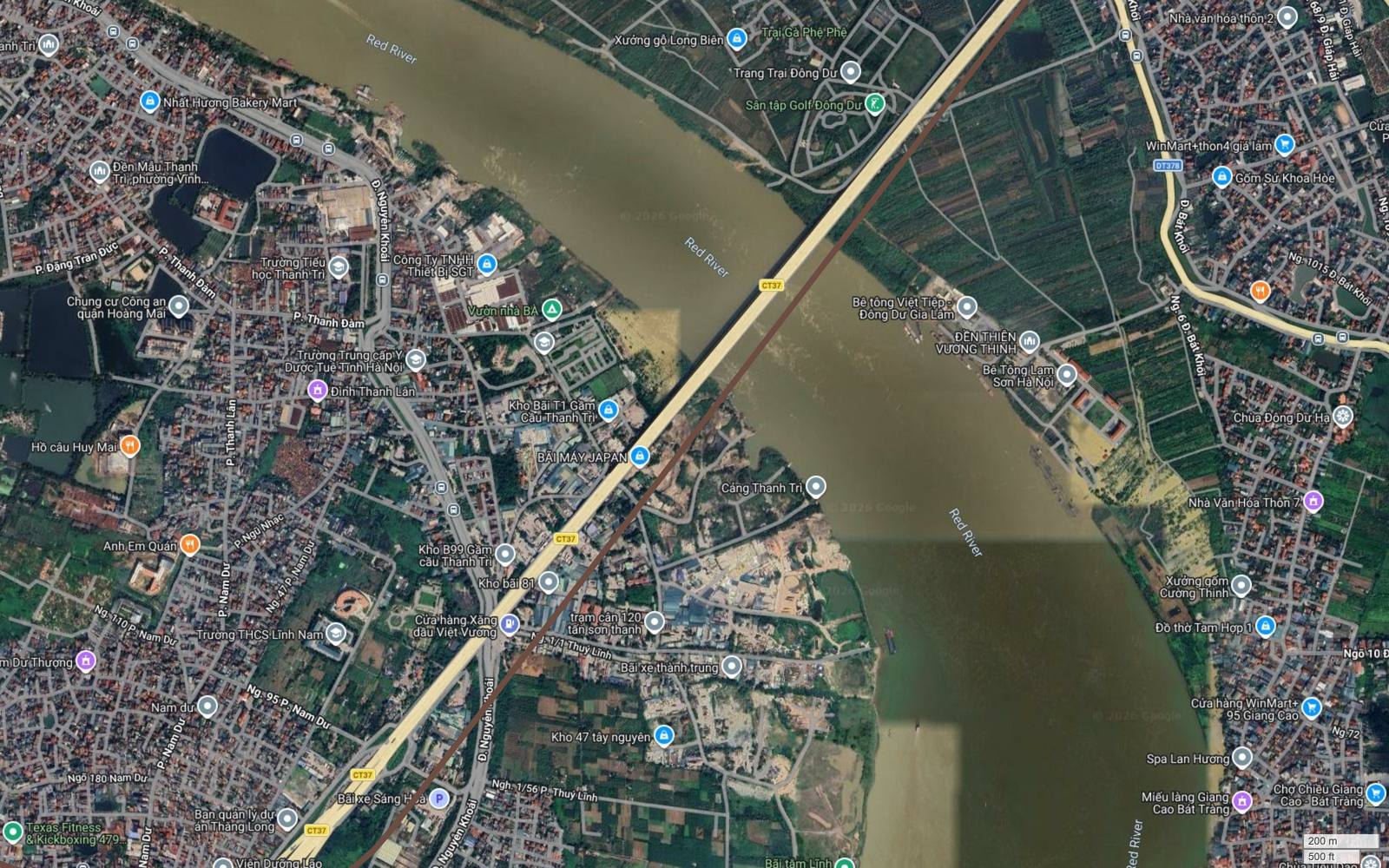

Ảnh 22 – Mặt sông Hồng: nơi ảnh vệ tinh hết chuyện để nói

Khung ảnh này cho thấy đúng những gì hồ sơ có: một đường thẳng vắt ngang dòng nước rộng, chạy song song và cách cầu Thanh Trì một khoảng. Bờ tả là vùng bãi Đông Dư và Bát Tràng với Sân tập Golf Đông Dư, Bê tông Việt Tiệp, Đền Thiên Vương Thịnh, Chùa Đông Dư Hạ, Gốm Sứ Khoa Hòe và Chợ Chiều Giang Cao. Không có bất kỳ dấu hiệu nào trên ảnh cho phép suy ra phương án vượt sông. Người viết nêu rõ điều này để bạn đọc không bị dẫn dắt: mọi bài viết khẳng định tuyến số 7 vượt sông Hồng bằng cầu hay bằng hầm đều đang nói thứ mà dữ liệu gốc không chứa.

Nhóm 6 – Bờ tả: vùng đất mà cầu cạn gần như mặc định

Sang bờ đông, điều kiện lại đảo chiều một lần nữa. Từ Đông Dư tới Yên Viên, hành lang đi qua một vùng có mật độ thấp hơn hẳn nội đô, xen kẽ khu công nghiệp, biệt thự thấp tầng và ruộng.

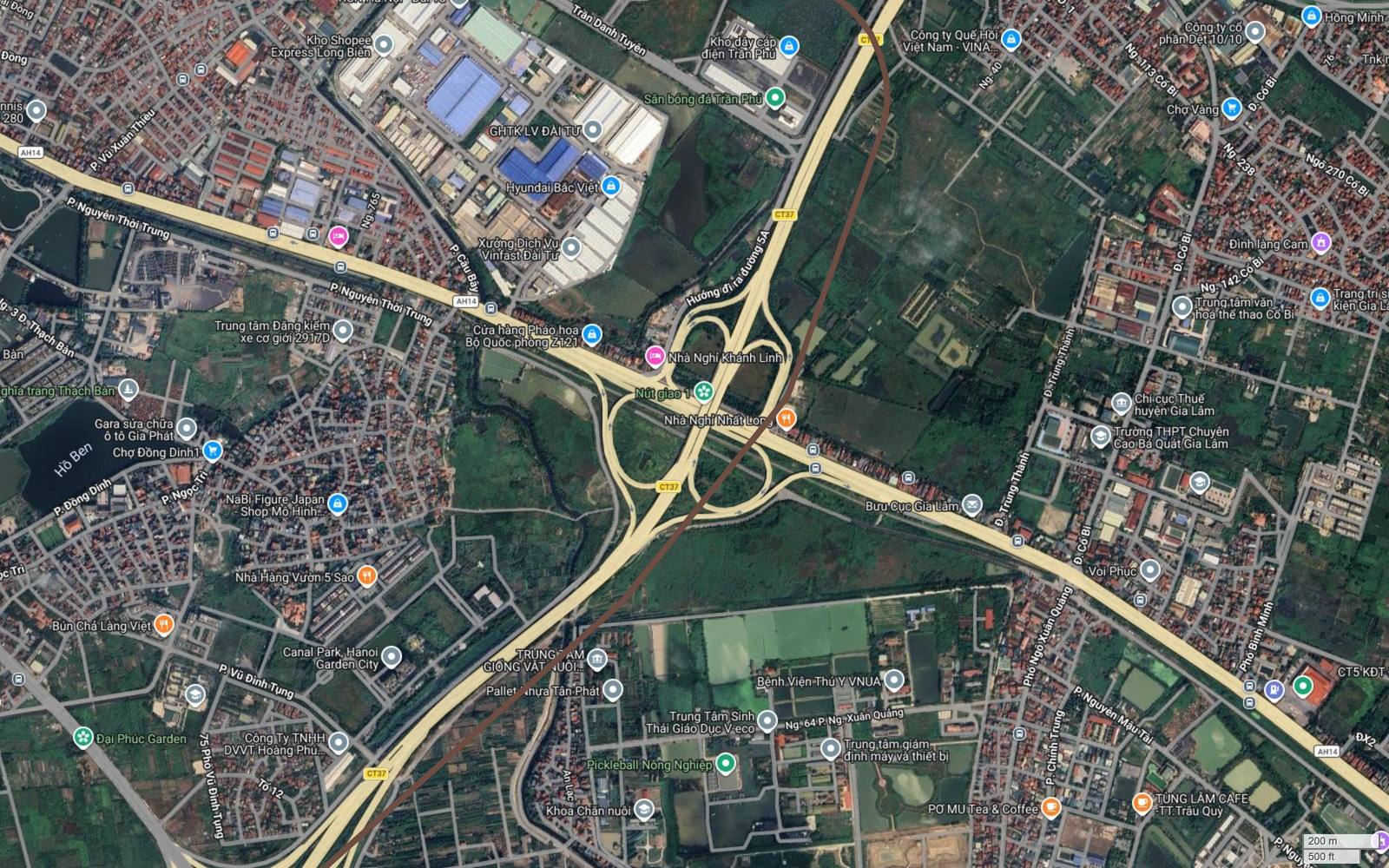

Ảnh 25 – Nút giao Quốc lộ 5: hoa thị và đất trống

Vạch nâu cắt chéo qua một nút giao hoa thị hoàn chỉnh nơi Vành đai 3 gặp trục Quốc lộ 5. Xung quanh nút là Khu công nghiệp Hà Nội – Đài Tư với các nhà xưởng mái xanh, Hyundai Bắc Việt, Kho Shopee Express Long Biên, Xưởng Dịch Vụ Vinfast Đài Tư. Bên phải là vùng Cổ Bi, Trâu Quỳ với Trường THPT Chuyên Cao Bá Quát Gia Lâm và Bưu cục Gia Lâm. Về mặt kết cấu, đoạn này đòi hỏi vượt qua cả tổ hợp nhánh nút giao, tức là cao độ lớn. Nhưng chính vì là nút giao ngoại vi, quanh đó còn nhiều đất trống và đất công nghiệp, nên phương án trên cao không vấp phải rào cản giải phóng mặt bằng như trong nội đô. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

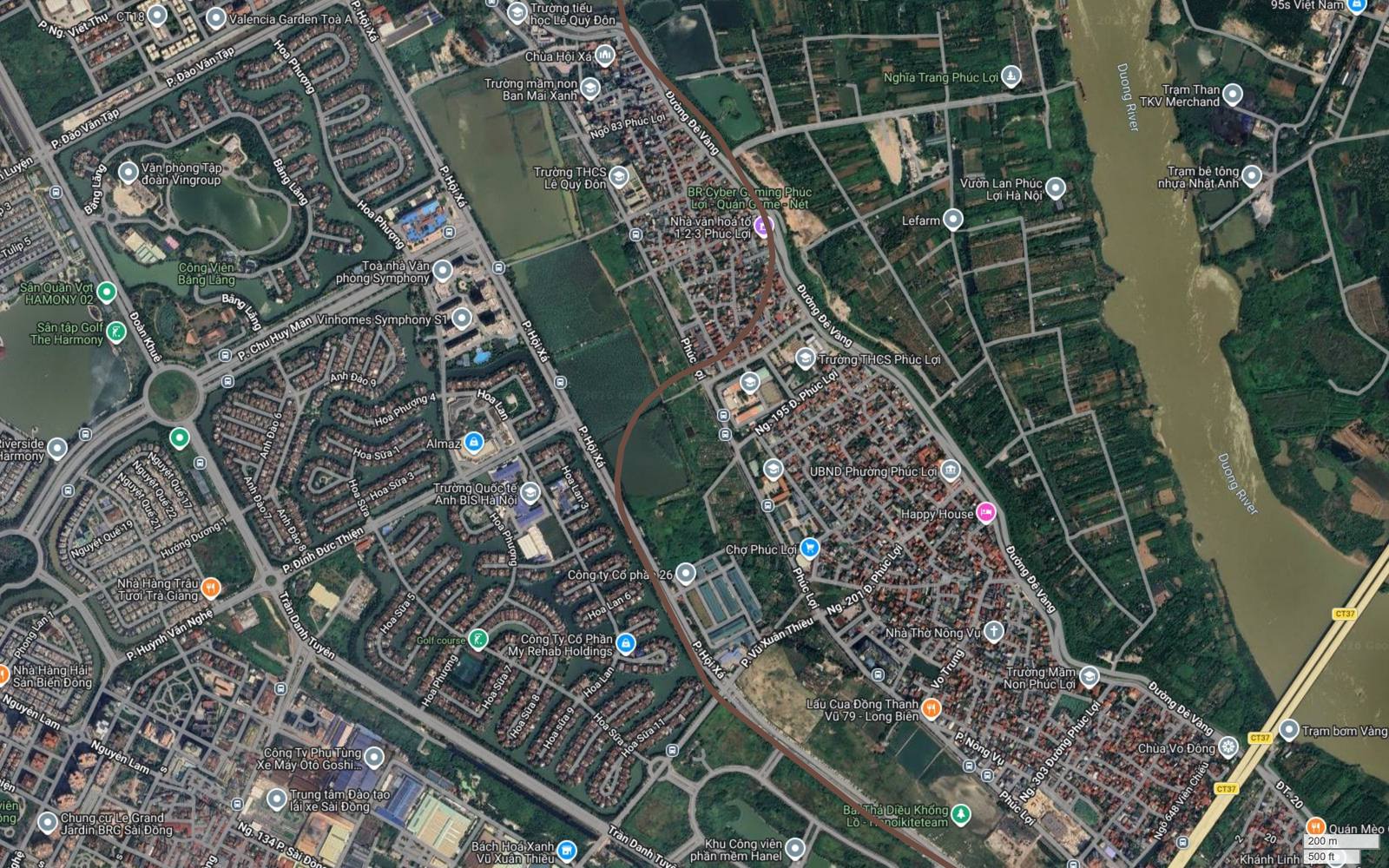

Ảnh 27 – Phúc Lợi, Việt Hưng: rìa các khu biệt thự

Khung này cho thấy một tình huống thú vị về mặt quy hoạch. Vạch nâu đi men theo ranh giữa hai loại hình đô thị: bên trái là các dãy biệt thự cong cong đặc trưng của khu Vinhomes Riverside và Vinhomes Symphony S1, với Công viên Bằng Lăng, Sân tập Golf The Harmony, Trường Quốc tế Anh BIS Hà Nội, Almaz; bên phải là khu dân cư Phúc Lợi truyền thống với Chợ Phúc Lợi, UBND Phường Phúc Lợi, Trường THCS Phúc Lợi, cùng vùng bãi ven sông Đuống. Tim tuyến đi đúng vào dải ao hồ và đất nông nghiệp nằm giữa hai vùng ấy. Đây là dạng hành lang mà cầu cạn tận dụng được rất tốt, vì nó tránh được cả hai khối tài sản đắt tiền hai bên.

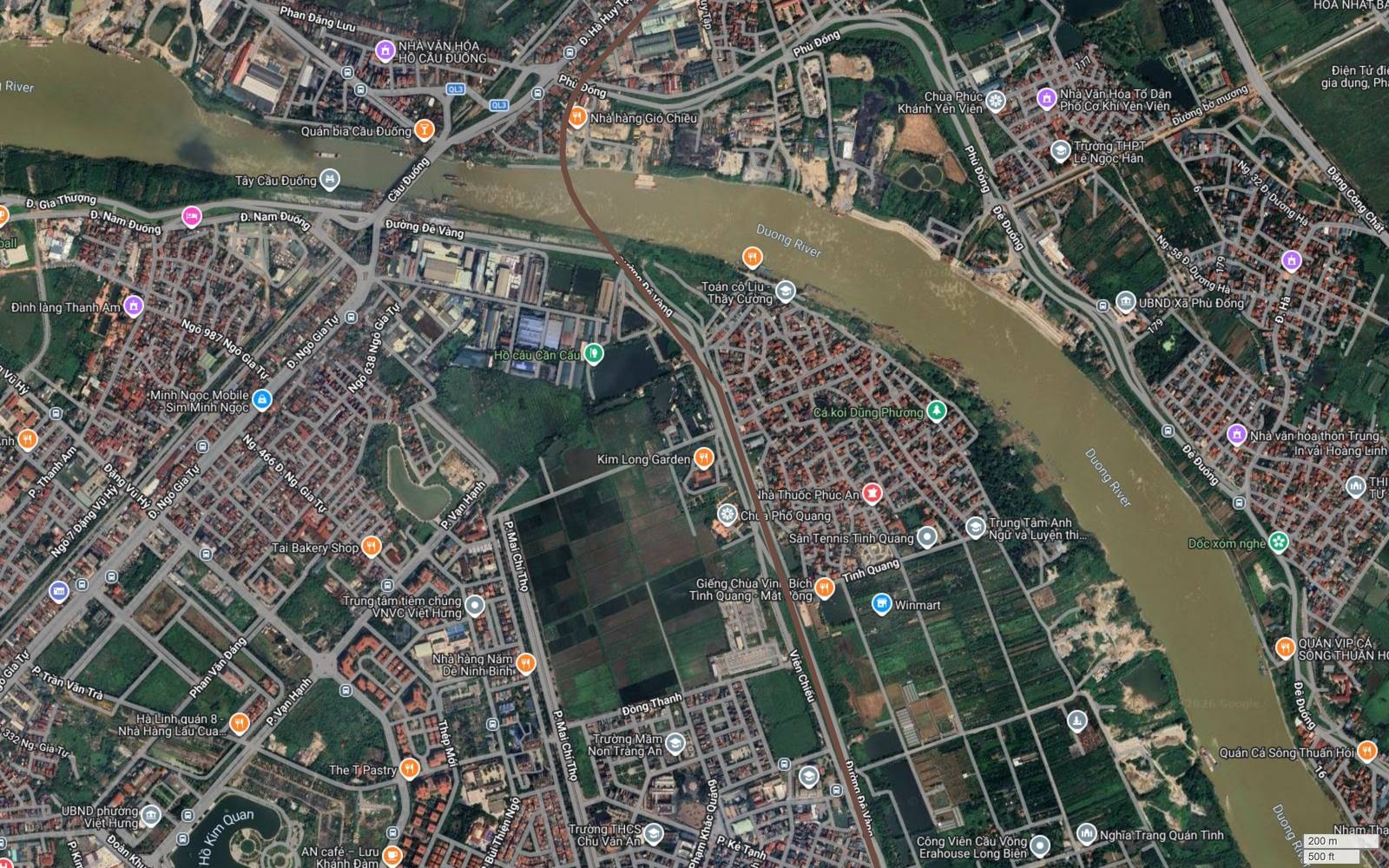

Ảnh 29 – Vượt sông Đuống ở Tình Quang, Phù Đổng

Khác với sông Hồng, đoạn vượt sông Đuống ở đây có hình thái rõ ràng hơn: dòng sông hẹp hơn nhiều, hai bờ đều đã có đường đê và dân cư bám đê. Vạch nâu cắt ngang dòng nước giữa Tình Quang bên hữu và Phù Đổng bên tả, cách cầu Đuống và Quốc lộ 3 hiện hữu một quãng về phía đông. Với khẩu độ này, một cầu vượt sông chuyên dụng cho đường sắt đô thị là giải pháp thông thường trên thế giới. Người viết ghi nhận vậy, đồng thời nhắc lại rằng hồ sơ vẫn không nói gì về kết cấu.

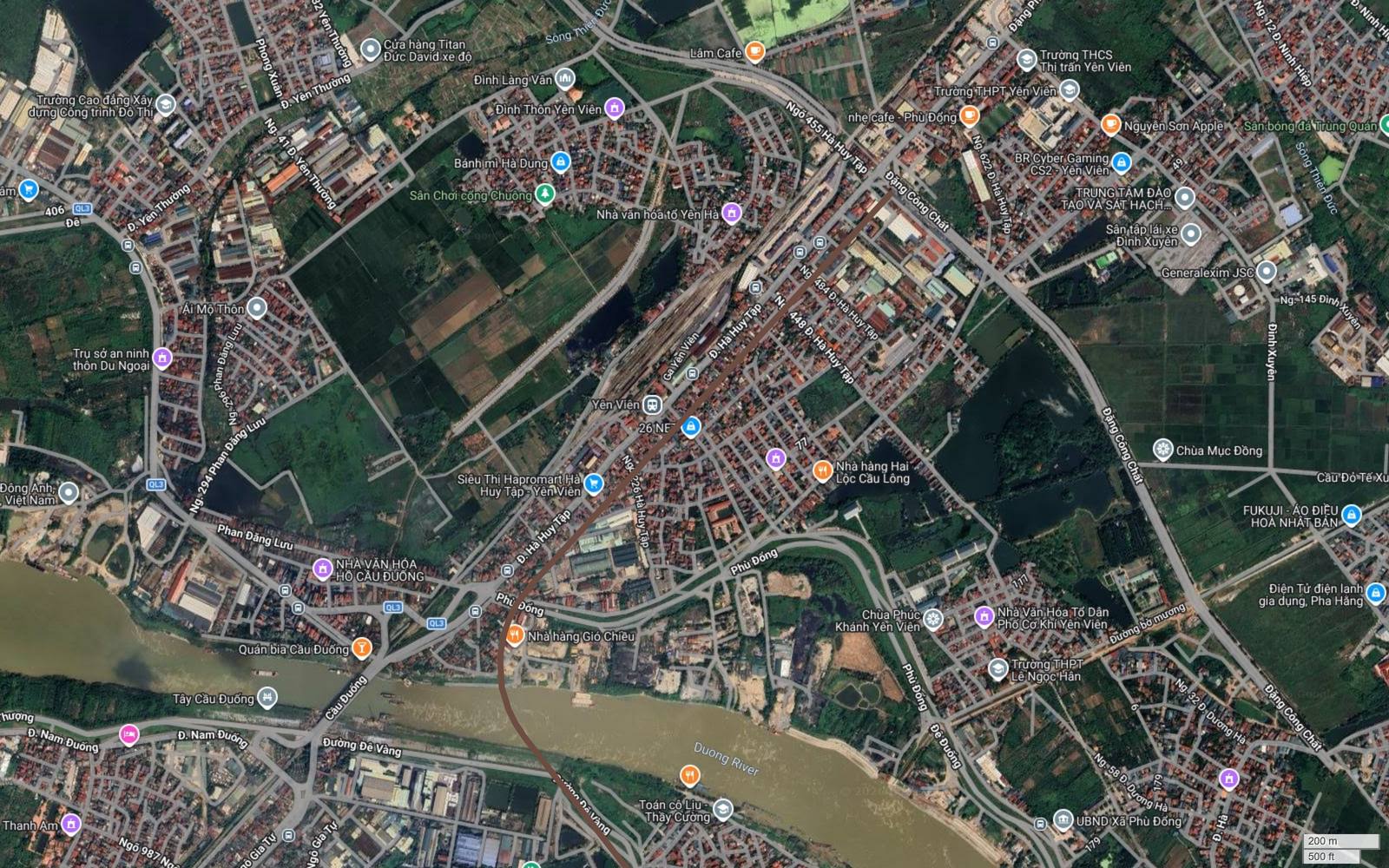

Ảnh 30 – Điểm cuối cạnh Ga Yên Viên

Khung cuối cùng đưa tuyến tới toạ độ 21,0891 N – 105,9218 E, khu vực Yên Viên – Phù Đổng. Đáng chú ý là dải đường ray rộng của Ga Yên Viên nằm ngay bên trái vạch tuyến, với hàng loạt đường tránh và bãi hàng song song dọc đường Hà Huy Tập. Đây là ga của đường sắt quốc gia, không phải ga của tuyến số 7. Về kết cấu, việc kết thúc hành lang cạnh một bãi ga hiện hữu có ý nghĩa thực dụng: đó là loại đất thuận cho việc bố trí công trình đầu cuối, dù xin nói lại rằng hồ sơ không hề có vị trí depot.

Bảng phân đoạn theo đánh giá của người viết

Bảng dưới đây tổng hợp toàn bộ nhận định trên. Cột “Cơ sở đọc từ ảnh” ghi rõ căn cứ, để bạn đọc có thể tự phản biện thay vì phải tin.

Đoạn	Hình thái đọc được trên ảnh	Đánh giá của người viết	Mức tin cậy
Liên Hồng – Tân Lập (ảnh 01–03)	Ruộng, nghĩa trang thôn, đất đã san nền	Cầu cạn	Cao
Thượng Cát – Tây Tựu (ảnh 04–06)	Bám đại lộ Tây Thăng Long, dải giữa còn trống	Cầu cạn trong dải phân cách	Cao
Phú Diễn – Cổ Nhuế (ảnh 07)	Bám Phạm Văn Nghị, hai bên nhà ống dày	Cầu cạn nhưng phải cắt mặt tiền	Trung bình
Vượt Phạm Văn Đồng (ảnh 08)	Giao cắt công trình trên cao đang khai thác	Chui dưới hoặc vượt cao độ lớn	Trung bình
Lõi Starlake (ảnh 08–09)	Cắt chéo ô bàn cờ, không theo trục đường	Ngầm	Khá cao
Nghĩa Tân – Trung Kính (ảnh 10–12)	Xuyên khu phố nhà ống liền khối	Ngầm	Cao
Trung Hòa – Khuất Duy Tiến (ảnh 13–14)	Nhập dải Vành đai 3 đã có đường trên cao	Chuyển dần lên cao	Trung bình
Đại Kim – Yên Sở (ảnh 15–19)	Bám hành lang vành đai, có mặt nước một bên	Cầu cạn	Khá cao
Vượt sông Hồng (ảnh 21–22)	Dây cung thẳng 4,5 km, không điểm trung gian	Không kết luận	Không đánh giá
Đông Dư – Thạch Bàn (ảnh 23–25)	Bãi, ruộng, khu công nghiệp, nút giao hoa thị	Cầu cạn	Cao
Sài Đồng – Phúc Lợi (ảnh 26–27)	Dải ao hồ giữa hai vùng đô thị	Cầu cạn	Cao
Giang Biên – Yên Viên (ảnh 28–30)	Bám đê, vượt sông Đuống, kết thúc cạnh bãi ga	Cầu cạn	Khá cao

Cộng dồn theo bảng này, phần hành lang mà người viết nghiêng về kết cấu trên cao chiếm áp đảo, còn phần nghiêng về kết cấu ngầm tập trung vào khoảng bảy tới tám cây số giữa Tây Hồ Tây và Trung Kính. Tỷ lệ đó phản ánh đúng đặc điểm địa lý của tuyến: hơn hai phần ba chiều dài nằm ngoài vành đai 3, nơi đô thị còn thưa.

Ngầm hay trên cao đổi giá bất động sản theo hai hướng khác nhau

Với người đang cân nhắc mua bán dọc hành lang, sự khác biệt giữa hai kịch bản không nằm ở việc “có metro hay không”, mà ở chỗ giá trị gia tăng phân bổ theo hình dạng nào.

Ở đoạn trên cao, giá trị trải dọc theo tuyến nhưng bị trừ đi phần thiệt hại về môi trường sống. Nhà mặt phố sát chân cầu cạn chịu bóng đổ, tiếng ồn và mất tầm nhìn tầng thấp, và điều này thể hiện rõ nhất ở giá thuê tầng một và tầng hai. Đổi lại, các thửa cách tuyến một hai lớp nhà thường được hưởng phần lớn lợi ích tiếp cận mà không phải chịu phiền toái. Kinh nghiệm quan sát dọc các trục đã có đường sắt đô thị trên cao ở Hà Nội cho thấy khoảng cách tối ưu thường rơi vào dải từ 100 tới 400 m tính từ tim tuyến.

Ở đoạn ngầm, câu chuyện đảo ngược. Mặt đất gần như không đổi, giá trị dồn hết vào bán kính đi bộ quanh các cửa lên xuống. Vì hồ sơ này không có vị trí ga, người mua đứng trước một rủi ro cụ thể: mua trong dải ngầm nhưng cách cửa ga tương lai vài trăm mét, khi đó tài sản gánh trọn giai đoạn thi công mà không nhận được phần thưởng tiếp cận. Ở dải Nghĩa Tân – Trung Kính, nơi người viết cho là nhiều khả năng ngầm nhất, rủi ro này là đáng kể vì mật độ dân cư cao và mỗi trăm mét đều có giá.

Còn ở 4,4 km vượt sông, không có kịch bản bất động sản nào để bàn, vì không thể có ga trên mặt nước. Hai đầu của đoạn ấy, tức khu vực Thúy Lĩnh bên hữu và Đông Dư bên tả, mới là nơi đáng theo dõi.

Vì sao nửa phía tây gần như không có trở ngại tự nhiên

Một chi tiết đọc được từ hình học tuyến giúp giải thích toàn bộ phân bố ở trên. Kiểm đếm 17 hạng mục hạ tầng nặng dọc hành lang, có tới 11 hạng mục rơi vào phần tuyến sau km 22. Lý do là hướng đi: nửa phía tây của tuyến chạy gần như song song với ba dải nước lớn của vùng, nên gần như không phải cắt qua chúng; nửa phía đông thì cắt vuông góc qua cả ba.

Hệ quả cho câu hỏi ngầm hay nổi rất trực tiếp. Nửa tây được đi trên một địa hình phẳng, hành lang rộng, ít công trình vượt, nên kết cấu trên cao hầu như không gặp cản trở. Nửa đông phải giải quyết liên tiếp các cú vượt nước và vượt nút giao, nghĩa là cao độ tuyến liên tục thay đổi, và mỗi lần thay đổi cao độ đều kéo theo chi phí cùng chiều dài đoạn chuyển tiếp. Đoạn lõi Cầu Giấy nằm gọn ở giữa hai nửa ấy, và nó lại là đoạn có mật độ xây dựng cao nhất – một sự trùng hợp bất lợi khiến người viết tin rằng đây chính là phần đắt nhất trên mỗi kilômét của cả tuyến.

Hệ số uốn 2,05 nói gì thêm về kết cấu

Chiều dài hành lang đo được là 48,172 km, số ghi trong CAD là 48,10 km, lệch khoảng 72 m tức dưới 0,15%. Nhưng khoảng cách đường chim bay giữa hai đầu mút chỉ 23,554 km. Tỷ số giữa hai con số cho hệ số uốn 2,05 lần, một mức rất cao đối với tuyến đường sắt đô thị.

Hai chỗ tạo ra phần lớn độ uốn ấy đều liên quan trực tiếp tới câu hỏi kết cấu. Thứ nhất là khúc bẻ gần vuông góc trong khu Starlake, chỗ mà người viết cho rằng phải ngầm: bán kính cong nhỏ trong lòng đất đòi hỏi giới hạn tốc độ và làm tăng độ phức tạp thi công. Thứ hai là cung lớn ôm nửa nam thành phố theo Vành đai 3, chỗ mà người viết cho rằng đi trên cao: cung này dài nhưng bán kính lớn, ít gây khó khăn kỹ thuật, chủ yếu làm tăng thời gian hành trình.

Nói cách khác, hệ số uốn cao ở tuyến này không đến từ việc lách tránh nhà cửa, mà đến từ một quyết định về mạng lưới: tuyến chọn ôm theo vành đai để phục vụ nhiều khu dân cư ngoại vi, chấp nhận đường dài hơn khoảng cách trực tiếp gấp đôi.

Câu hỏi thường gặp

Hồ sơ tuyến metro số 7 có ghi đoạn nào ngầm, đoạn nào trên cao không?

Không. Dữ liệu nguồn chỉ có tim tuyến, tên tuyến, mã tuyến, hướng tuyến, màu và chiều dài. Không có trường thông tin nào phân định kết cấu ngầm hay trên cao, cũng không có danh sách ga hay vị trí depot. Toàn bộ phần phân đoạn trong bài này là suy luận của người viết dựa trên bề rộng hành lang và mật độ xây dựng đọc được từ ảnh vệ tinh.

Đoạn nào của metro số 7 dễ làm cầu cạn nhất?

Theo đánh giá của người viết, dễ nhất là đoạn từ đồng Liên Hồng qua Hạ Mỗ, Tân Hội, Tân Lập tới Thượng Cát, và đoạn bám đại lộ Tây Thăng Long qua Tây Tựu. Hành lang ở đây là ruộng, đất đang san nền hoặc dải giữa của một đại lộ mới mở, gần như không có nhà cao tầng bám sát.

Đoạn nào của metro số 7 khó tránh phương án ngầm nhất?

Đoạn từ rìa nam Tây Hồ Tây xuống Nghĩa Tân, Dịch Vọng, Yên Hòa, Trung Kính. Trên ảnh, tim tuyến ở đây cắt chéo qua các ô phố nhà ống liền kề, không bám theo trục đường lớn nào và không tìm được một dải trống liên tục nào rộng quá vài chục mét.

Đoạn vượt sông Hồng của metro số 7 là hầm hay cầu?

Không thể trả lời từ dữ liệu này. Đoạn vượt sông được vẽ bằng một dây cung thẳng dài khoảng 4,5 km không có điểm toạ độ trung gian nào, trong khi mật độ điểm trung bình toàn tuyến là khoảng 110 m. Cách vẽ đó cho thấy công trình vượt sông chưa được xác định chi tiết, nên nó nằm ngoài mọi phán đoán ngầm hay nổi.

Vì sao bề rộng hành lang lại quyết định chuyện ngầm hay trên cao?

Một tuyến đường sắt đô thị trên cao cần dải mặt bằng liên tục cho trụ, xà mũ và dầm, cộng thêm khoảng lùi hai bên. Khi hành lang có sẵn dải rộng, phương án cầu cạn rẻ hơn và thi công nhanh hơn. Khi hành lang chỉ còn ngõ nhỏ giữa các dãy nhà ống, chi phí giải phóng mặt bằng cho cầu cạn tăng vọt và phương án ngầm trở nên hợp lý hơn về tổng thể.

Đoạn bám Vành đai 3 ở Hoàng Mai có lợi thế gì?

Trên các khung ảnh quanh Nguyễn Xiển, Linh Đàm và Yên Sở, tim tuyến chạy sát dải Vành đai 3 vốn đã có đường trên cao. Hành lang này đã được giải phóng mặt bằng cho một công trình cao độ lớn, nên việc bố trí thêm một tuyến đường sắt đô thị trên cao ở đây ít vướng nhà dân hơn hẳn so với đoạn lõi Cầu Giấy.

Ngầm hay trên cao ảnh hưởng thế nào tới bất động sản hai bên hành lang?

Đoạn trên cao tạo bóng đổ, tiếng ồn và một khối kết cấu chắn tầm nhìn, nên nhà mặt phố sát tuyến thường chịu áp lực về giá thuê tầng thấp trong khi giá đất vẫn được đỡ bởi khả năng tiếp cận. Đoạn ngầm gần như không đổi cảnh quan mặt đất, giá trị dồn vào bán kính đi bộ quanh cửa lên xuống. Cần nhấn mạnh cả hai kịch bản đều là giả định của người viết.

Có thể tin phân đoạn ngầm hay nổi trong bài này để ra quyết định mua bán không?

Không nên. Đây là bài đọc ảnh vệ tinh của một người quan sát bên ngoài, không phải hồ sơ thiết kế. Quyết định kết cấu tuyến phụ thuộc vào khảo sát địa chất, mực nước ngầm, phương án tài chính và các công trình ngầm hiện hữu, những dữ liệu không nhìn thấy được trên ảnh.

Trong bức tranh quy hoạch Vùng Thủ đô, các dự án đô thị như Forestia Lake là những cái tên đáng theo dõi dọc các hành lang hạ tầng lớn.

Tổng kết

Tuyến metro số 7 Hà Nội dài 48,2 km theo hành lang đo được, 48,10 km theo số ghi trong CAD, chạy liền một mạch từ đồng Liên Hồng thuộc Đan Phượng tới Yên Viên – Phù Đổng. Hồ sơ hướng tuyến không phân định đoạn ngầm với đoạn trên cao, và đó là sự thật cần nói trước mọi phân tích.

Đọc ba mươi khung ảnh vệ tinh, hình thái hành lang tự nó gợi ra một cấu trúc ba lớp. Hai đoạn ngoại vi ở hai đầu tuyến có mặt bằng rộng, mật độ thấp, nhiều chỗ bám sẵn đại lộ hoặc vành đai, thuận cho kết cấu trên cao. Đoạn lõi kéo dài chừng bảy tới tám cây số qua Tây Hồ Tây, Nghĩa Tân, Cầu Giấy, Trung Kính có mật độ xây dựng cao nhất và tim tuyến cắt chéo qua ô phố, khiến phương án ngầm trở thành lựa chọn khó tránh. Nằm giữa hai lớp ấy là 4,4 km vượt sông Hồng mà hồ sơ để trống hoàn toàn.

Với người theo dõi thị trường, giá trị của cách đọc này không nằm ở việc đoán đúng kết cấu, mà ở việc biết rõ mình đang đứng ở dải nào và rủi ro tương ứng là gì. Một thửa đất trong dải nhiều khả năng đi trên cao chịu rủi ro về môi trường sống. Một căn nhà trong dải nhiều khả năng đi ngầm chịu rủi ro về khoảng cách tới cửa ga chưa được công bố. Hai loại rủi ro ấy khác nhau và cần được định giá khác nhau.
